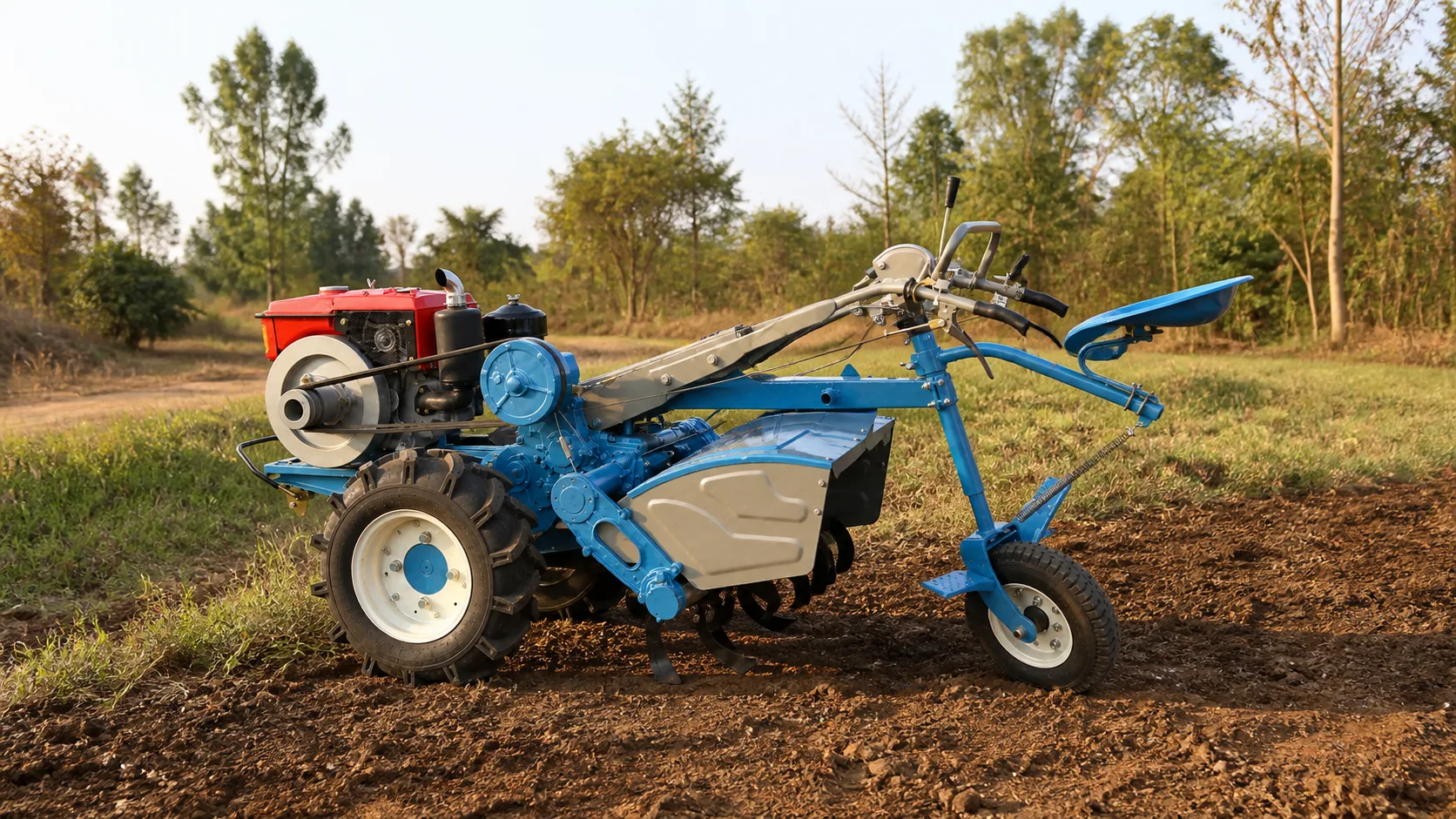

منصة جرار مشي أثقل وزناً للأعمال الحقلية الشاقة
GN Series
جرارات المشي من طراز GN Series للأعمال الحقلية.
إن GN Series هي عائلة من منصات جرارات المشي المصممة للحراثة والجر والنقل لمسافات قصيرة عندما تكون هناك حاجة إلى أساس هيكلي أثقل. يتميز الطراز المرجعي المعلن GN12 بقوة RT125DI، وهيكل يزن 470 kg بدون محرك، وعلبة تروس من الحديد، وناقل حركة 6F / 2R، وتشكيلات دوارة 480 أو 600 mm؛ يرجى تأكيد تشكيلة محرك الديزل المطلوبة في عرض السعر.
- القدرة القصوى الموثقة للطراز GN12
- 12.5 HP
- وزن الهيكل بدون محرك
- 470 kg
- اختيار سرعة الحركة
- 6F / 2R
- أعراض الحراثة الموثقة
- 480 / 600 mm
مزايا سلسلة GN
متينة وفعالة من حيث التكلفة وجاهزة لأكثر من مهمة حقلية واحدة.
يجمع أساس سلسلة GN الموثق بين علبة تروس حديدية وهيكل أثقل مع تكوينات الزراعة والجر والنقل والتشغيل من المقعد. استخدم هذه المزايا لتأطير المناقشة مع المشتري، ثم قم بتأكيد المحرك والمقعد ومجموعة المعدات الموردة في عرض الأسعار.
أساس ميكانيكي متين
تستخدم منصة GN Series الموثقة صندوق تروس من الحديد وهيكلًا أثقل، مما يوفر أساسًا قويًا لمواصلة العمل الحقلي وأعمال الجر.
استخدام فعال للمنصة من حيث التكلفة
يمكن لمنصة واحدة قابلة للتكوين أن تدعم أعمال الزراعة والجر والنقل لمسافات قصيرة، مما يساعد المشترين على تغطية العديد من المهام الزراعية دون التعامل مع كل مهمة كعملية شراء لآلة منفصلة. تعتمد القيمة الفعلية على الباقة المختارة وحجم العمل.
تكوينات حقلية متعددة الاستخدامات
ست سرعات أمامية وسرعتان خلفيتان، وخمسة إعدادات موثقة لعرض مداس العجلات ومعدات حقلية اختيارية تدعم التكوينات الموجهة لحقول الأرز المغمورة، والحقول الجافة، وأعمال الجر، والنقل.
خيار التشغيل من وضعية الجلوس
تم توثيق مقعد للركوب لإعداد GN Series، مما يسمح للمشترين بمناقشة التشغيل من وضعية الجلوس كجزء من الباقة الكاملة. يرجى تأكيد وجود المقعد ومكونات الركوب في عرض الأسعار.
افحص قبل التحديد
راجع تكوين سلسلة GN الكامل، وليس فقط تصنيف قوتها.
استخدم عروض الآلة الكاملة الستة للتحقق من تركيب المحرك وأبعاد الهيكل وقاعدة العجلات وأدوات التحكم والمقعد ومنطقة الربط ومبيت المحراث الدوار قبل تحديد المجموعة المطلوبة.
الآلة الكاملة

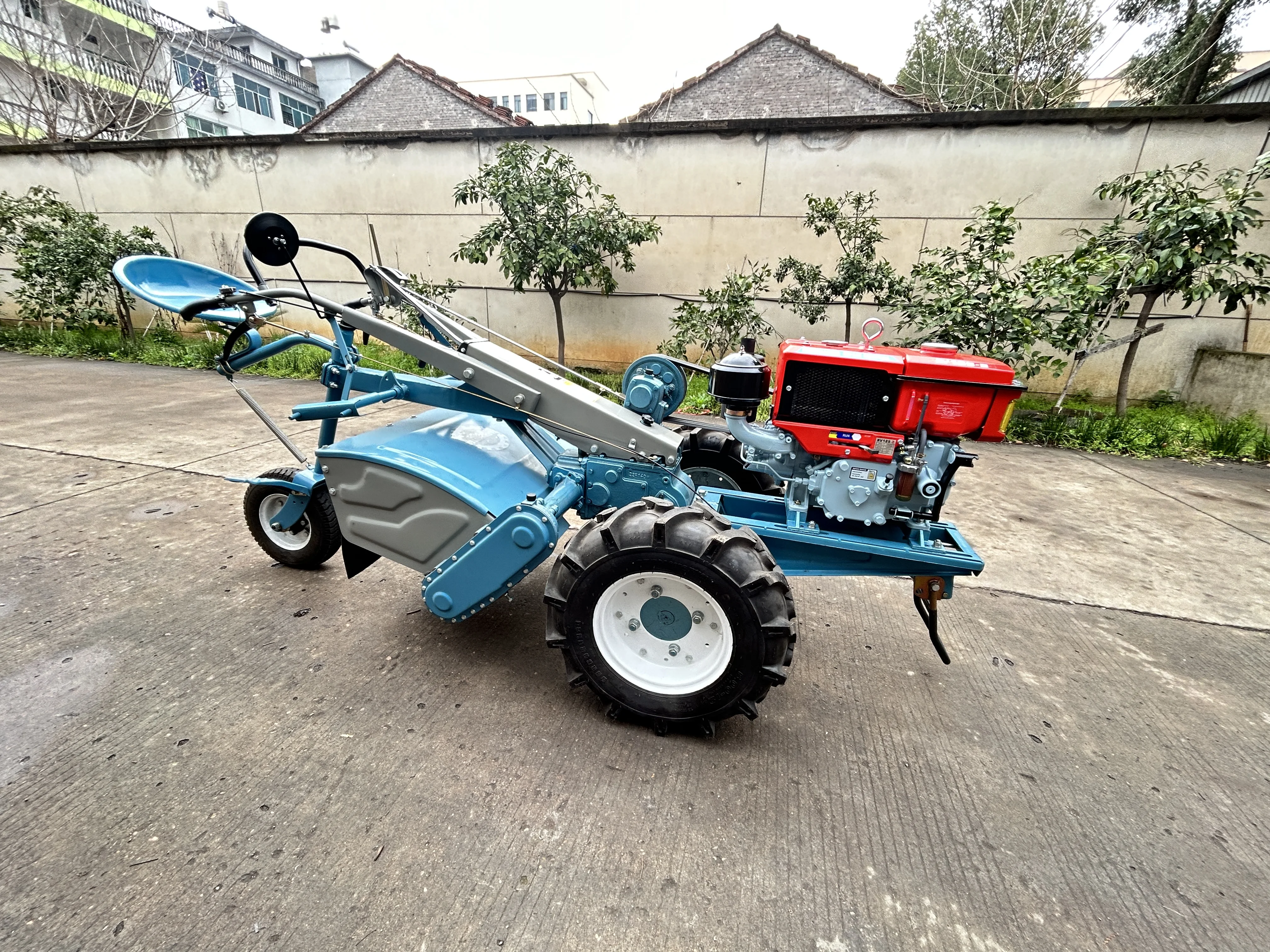

منظر جانبي خلفي ثلاثة أرباع
استخدم هذا المنظر للتحقق من كيفية ترتيب محرك الديزل والمقعد وقاعدة العجلات ومبيت المحراث الدوار كتكوين عمل واحد.
الهيكل والمحرك

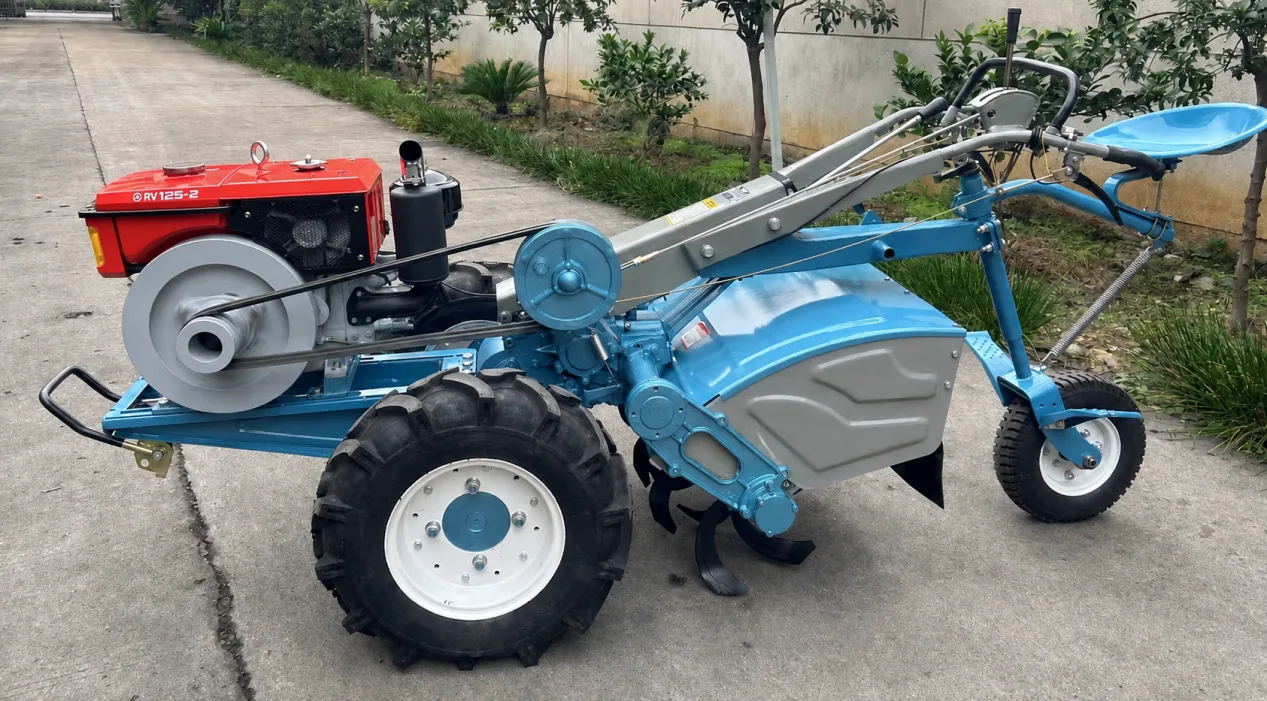

منظر جانبي للهيكل والمحرك
راجع موضع المحرك، وهندسة الإطار، وترتيب العجلات، ومنطقة تحكم المشغل قبل تأكيد إعداد الآلة.
تفاصيل أمامية

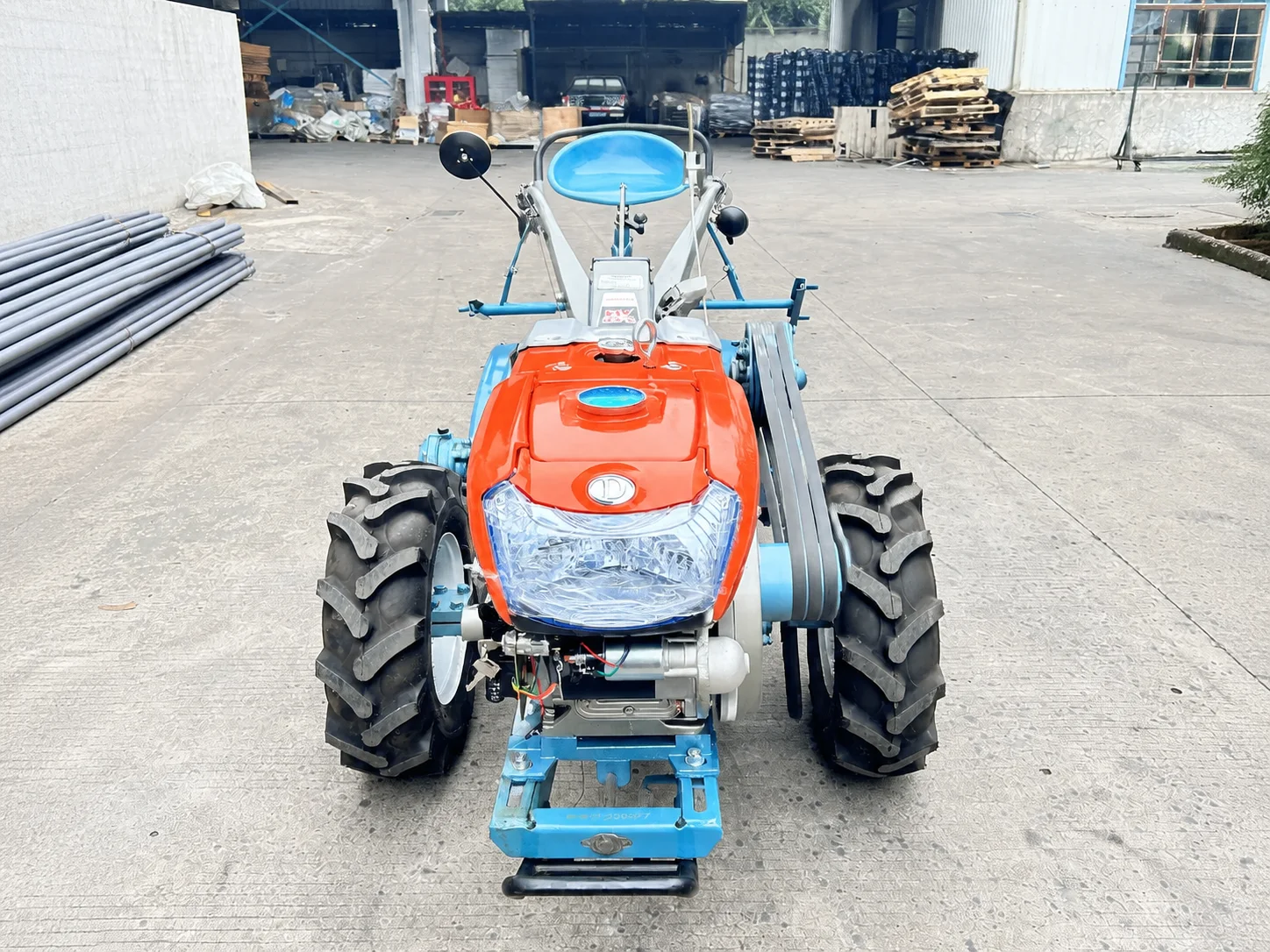

منظر أمامي
تحقق من العرض الكلي، وموضع العجلات، وغطاء المحرك، والمكونات الأمامية بما يتوافق مع متطلبات الوصول والتخزين والمناولة.
المحرك ونظام النقل

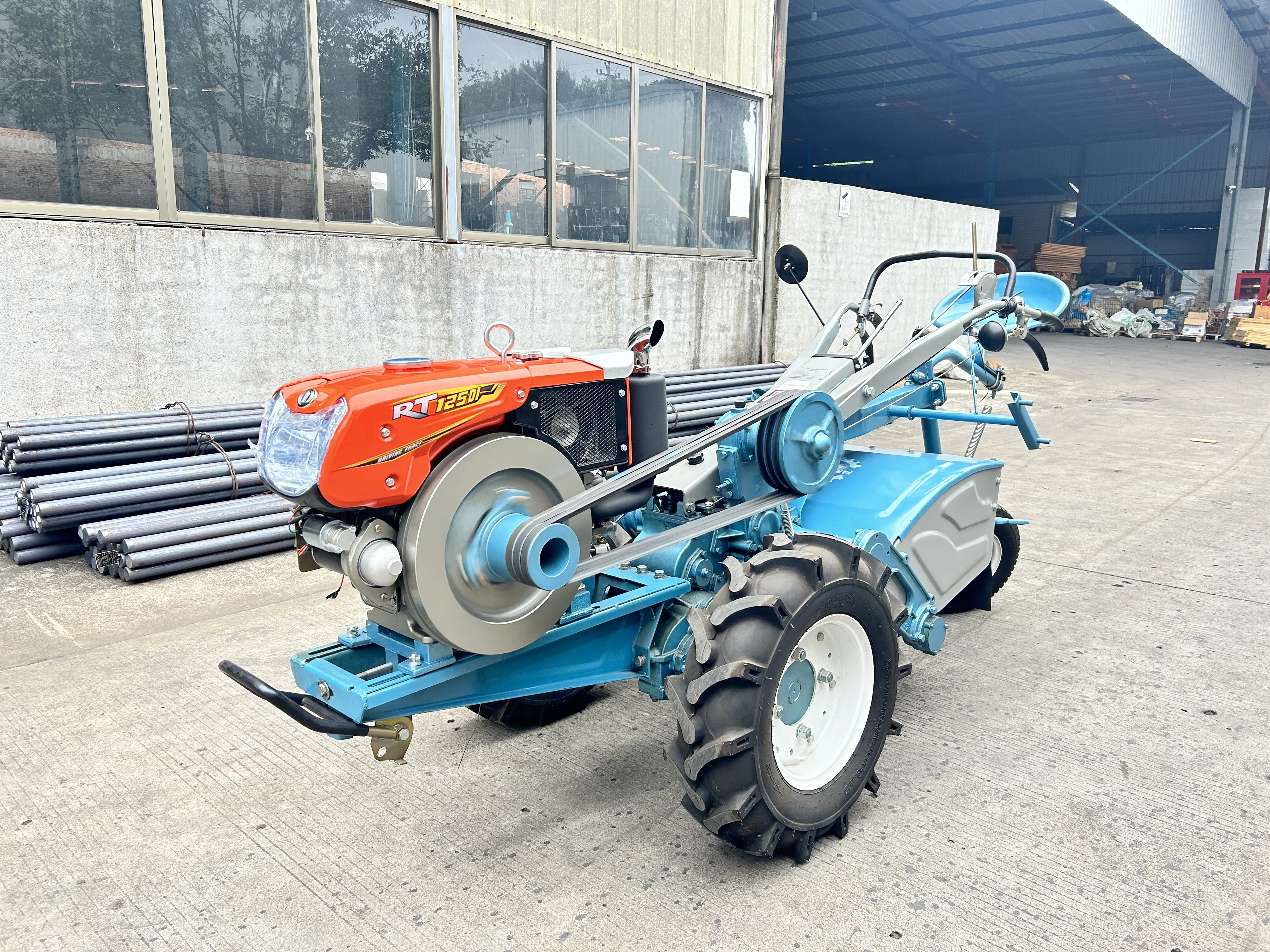

منظر جانبي لمجموعة نقل الحركة
استخدم جانب مجموعة نقل الحركة لتحديد تركيب المحرك، ومنطقة تشغيل السير، وصندوق التروس الحديدي، ووصلة المحراث الدوار لمناقشات التكوين والخدمة.
إعداد العجلات الفولاذية والمقعد

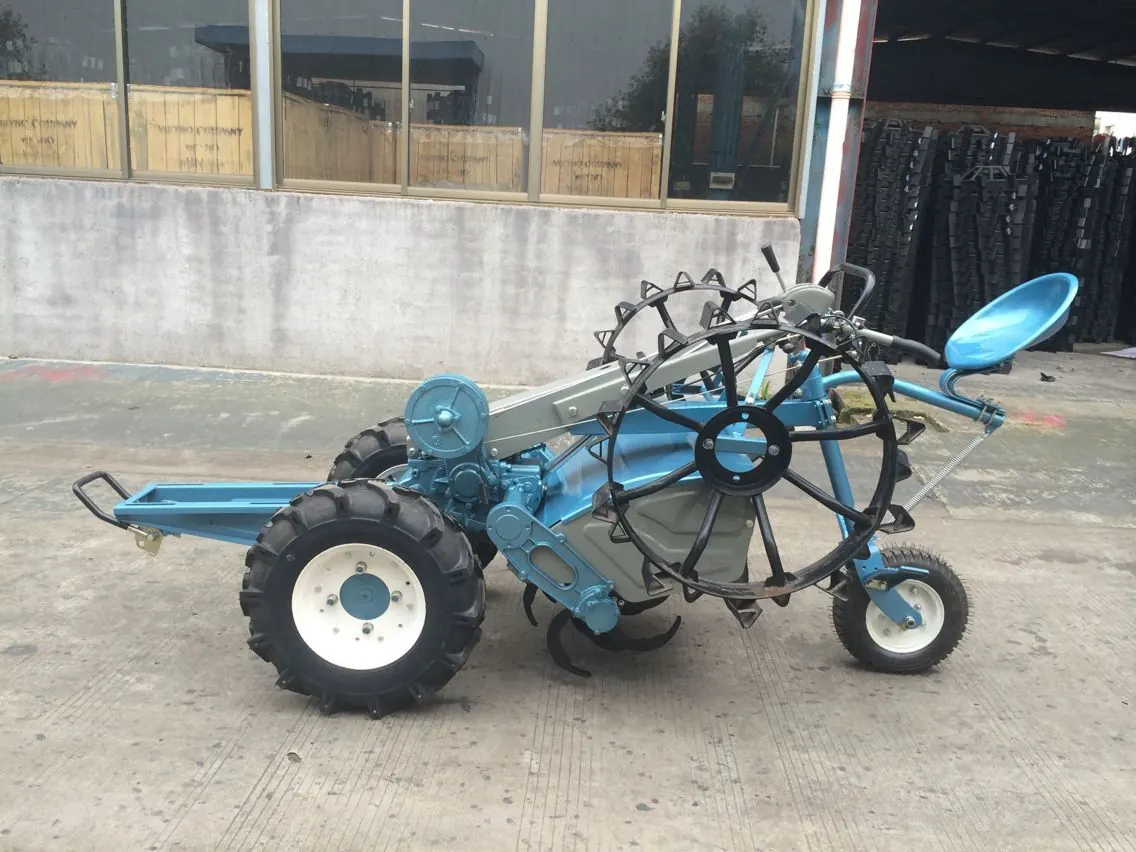

تكوين العجلات الفولاذية والمقعد
يساعد هذا التكوين المشترين على تقييم العلاقة بين عجلات الجر الفولاذية، وواقي أداة الحراثة الدوارة، والهيكل، ومقعد الركوب.
المقعد والمنصة الخلفية

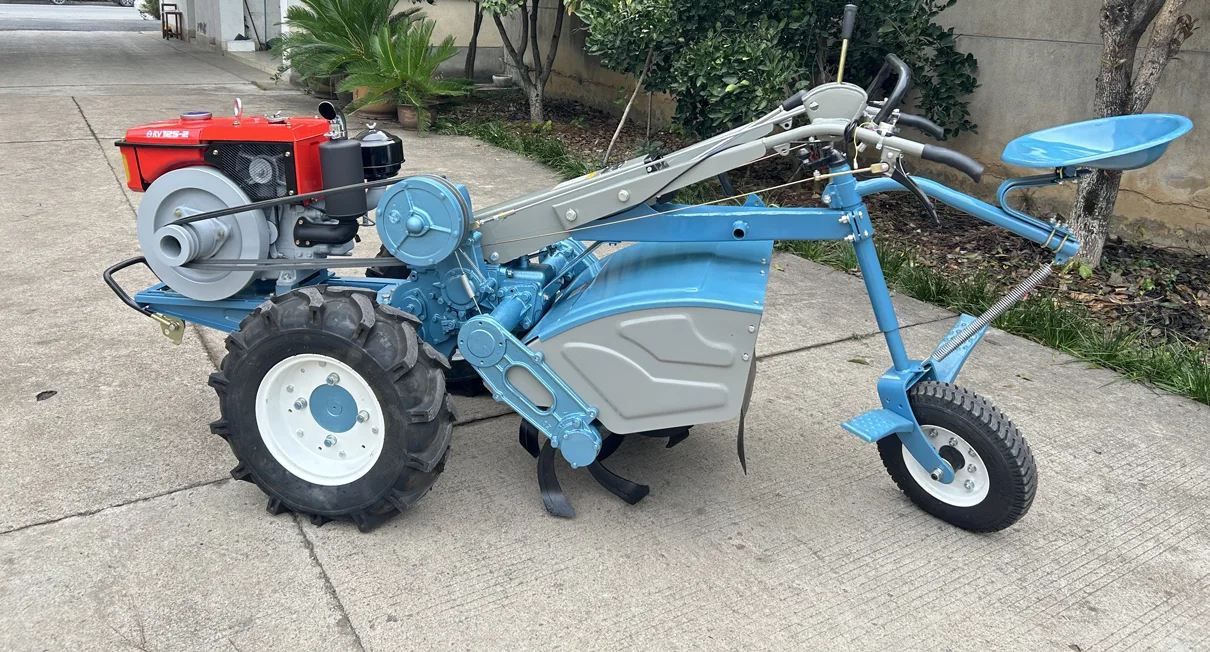

جهاز الركوب / المقعد القياسي
راجع جهاز الركوب والهيكل الخلفي كإعداد موثق، ثم تأكد مما إذا كان المقعد مدرجًا في الباقة المعروض سعرها.افحص تكوينًا موثقًا واحدًا
شاهد كيفية ترتيب باقة التشغيل الكهربائي RT125 على سلسلة GN.
شاهد فيديو المنتج الذي تبلغ مدته 22 ثانية بعنوان "سلسلة GN مع تشغيل كهربائي RT125" لفحص غطاء المحرك، وترتيب التشغيل الكهربائي، وتشغيل السير، ونظام النقل، وقاعدة العجلات، ومبيت المحراث الدوار، وأدوات التحكم، ومقعد الركوب معًا. يعرض الفيديو تكوينًا موثقًا واحدًا، وليس مواصفة توريد عالمية.
الجرار GN Series مع محرك RT125 ببادئ تشغيل كهربائي
راجع كيف يرتبط محرك RT125 ببادئ تشغيل كهربائي، ومجموعة نقل الحركة بالسير، والعجلات، ومبيت أداة الحراثة الدوارة، ووحدات التحكم، والمقعد ببعضها في الآلة الكاملة.
أكِّد المحرك، ونظام التشغيل الكهربائي، والمقعد، ومعدات الحراثة الدوارة كبنود منفصلة في عرض السعر.القوة وطريقة التشغيل هما من قرارات الطلب
تعامل مع صور المحرك كمراجع للتكوين، وليس كقائمة توريد افتراضية.
محرك RT125DI هو المرجع المنشور لـ GN12. تساعد مواد RT125 بالتشغيل الكهربائي و RV125-2 و ZT140 المشترين على مقارنة الفروق المرئية في مجموعة الديزل ونظام التشغيل؛ قم بتأكيد المحرك المطلوب لسلسلة GN والخرج وطريقة التشغيل في عرض الأسعار.
أساس محرك GN12 الموثق

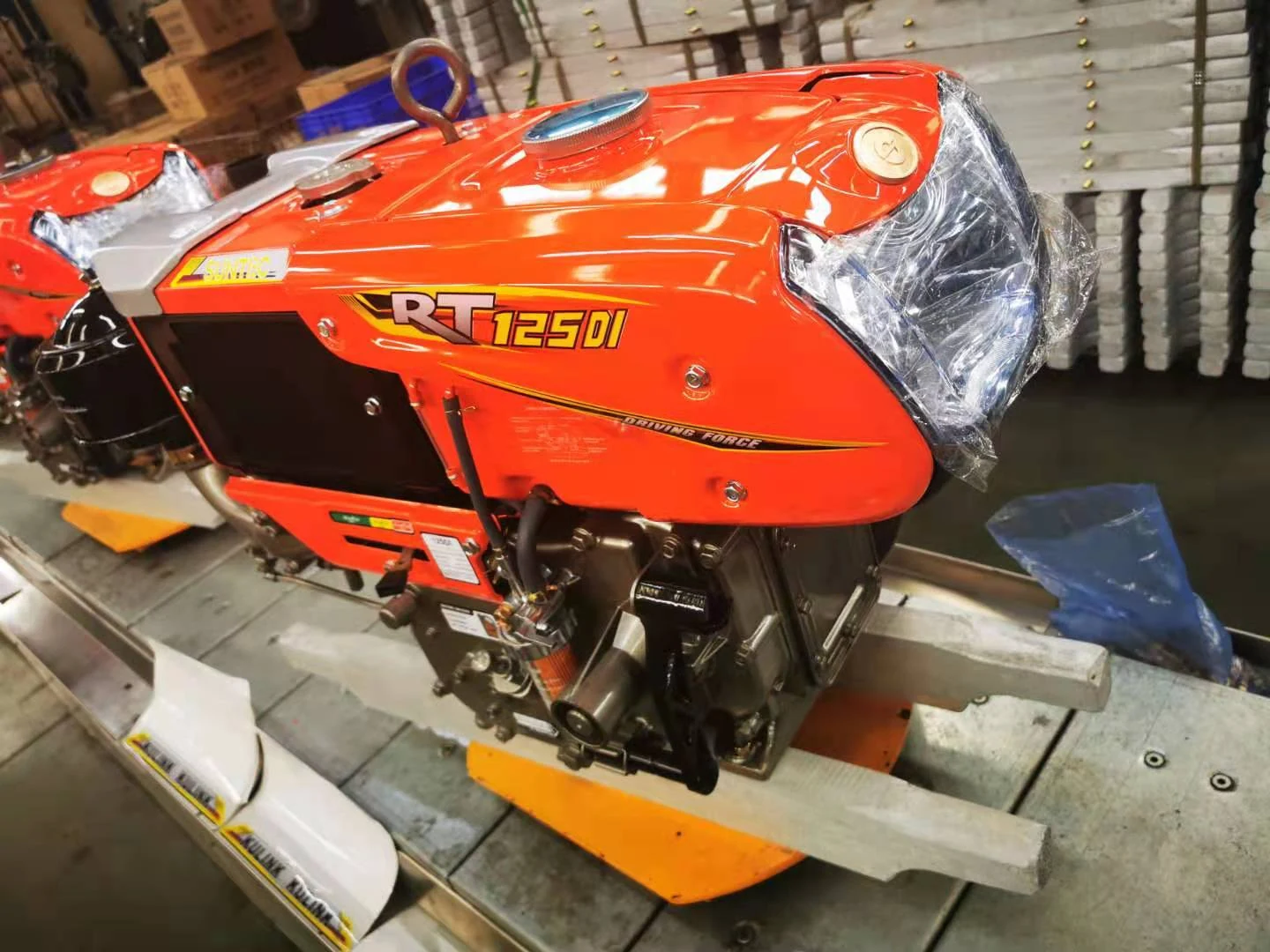

محرك ديزل RT125
تسجل بيانات RT125DI قدرة قصوى تبلغ 12.5 hp وقدرة مستمرة تبلغ 11 hp عند 2400 rpm؛ تأكد من الإصدار المورّد وطريقة التشغيل قبل الطلب.
مرجع نظام بدء التشغيل

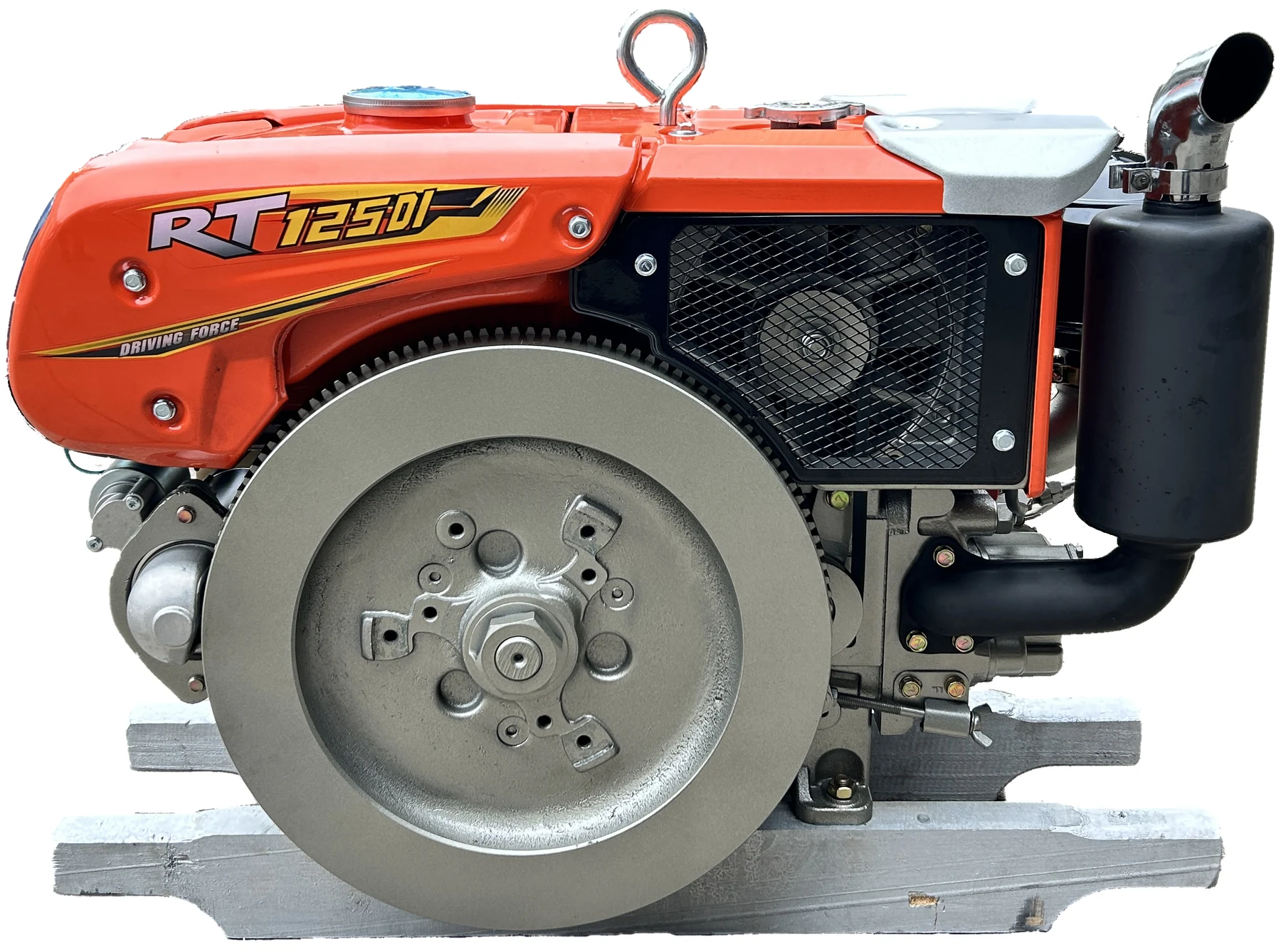

محرك RT125 ببادئ تشغيل كهربائي
استخدم هذا العرض لتحديد ترتيب بادئ التشغيل الكهربائي وحزمة المحرك، ثم حدد نظام بدء التشغيل المطلوب في الاستفسار.
مرجع حزمة المحرك

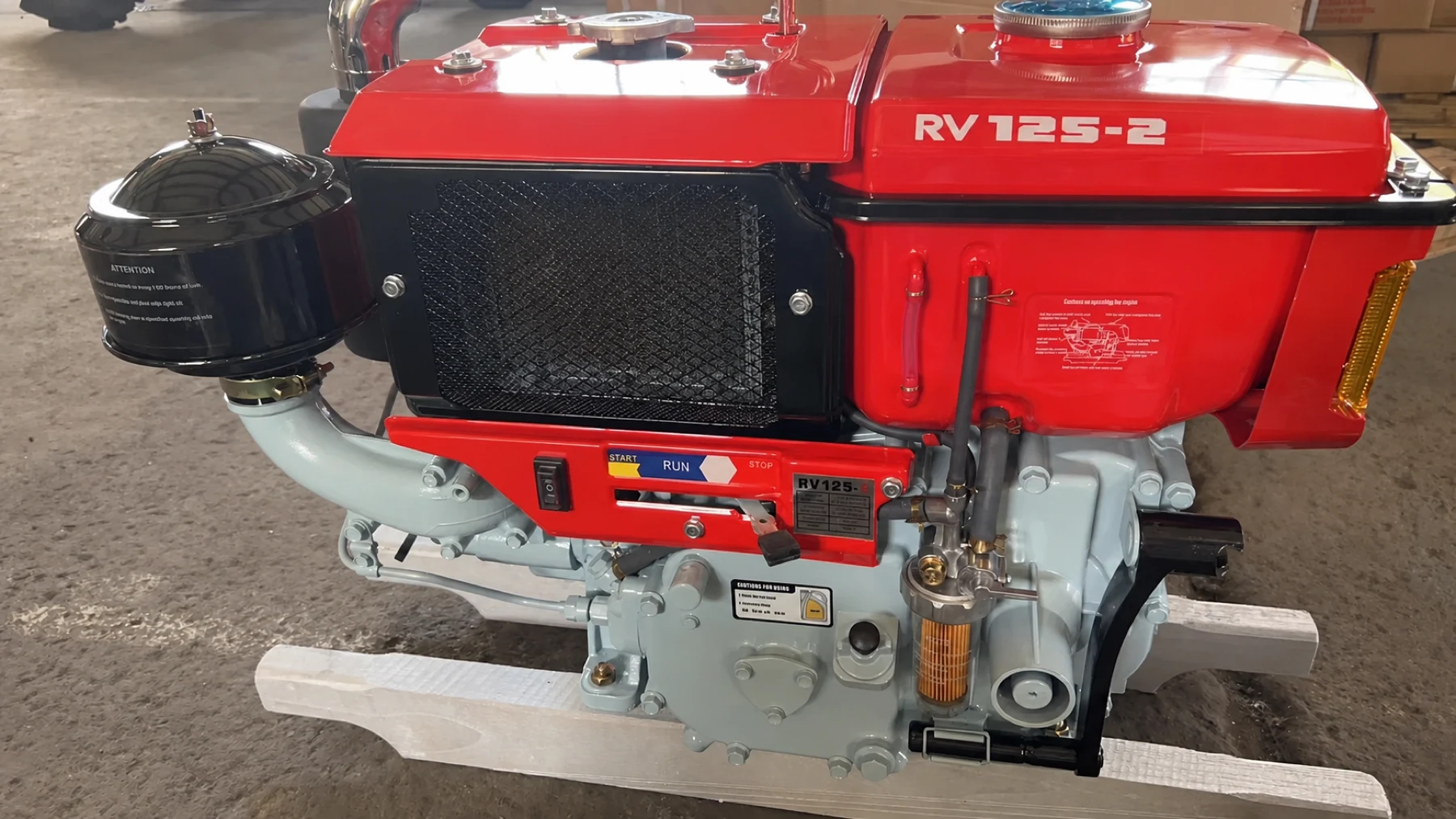

محرك ديزل RV125-2
يُعرض RV125-2 كحزمة مرجعية من فئة 12.5 hp؛ تأكد مما إذا كان مقترنًا بالتهيئة المطلوبة لسلسلة GN Series والسوق المستهدف.
مرجع حزمة المحرك

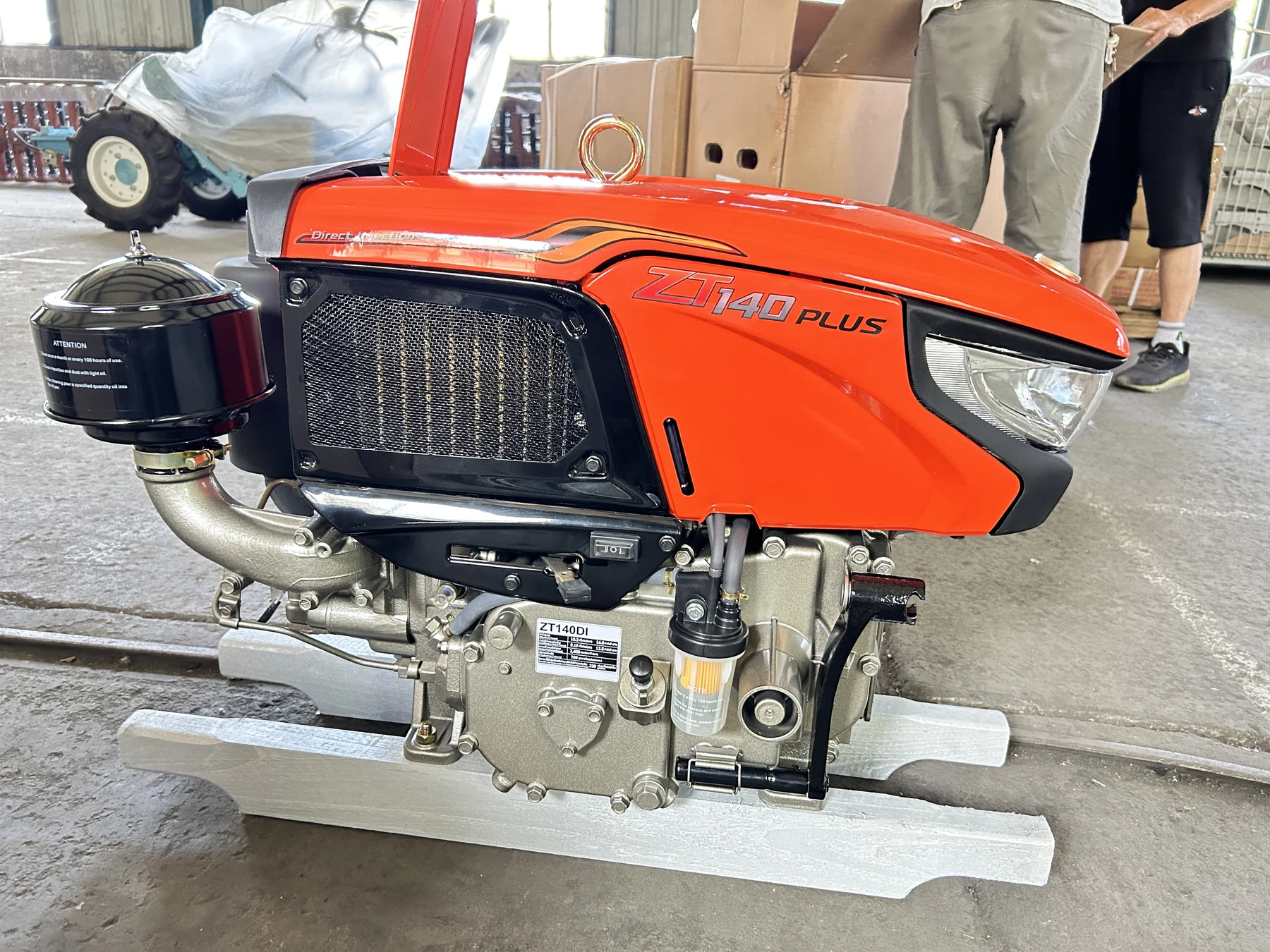

محرك ديزل ZT140
يُعرض ZT140 كحزمة مرجعية من فئة 14 hp. تأكد من الاقتران المطلوب بسلسلة GN Series والتوفر في عرض الأسعار.جهز الآلة بناءً على العمل الفعلي
اختر معدات الجر والزراعة والتوصيل كمجموعة واحدة.
المحرك وحده لا يحدد طلبًا قابلاً للاستخدام لسلسلة GN. طابق إعداد العجلات والمعدات الدوارة وترتيب الربط والمكونات الواقية مع التضاريس والمسافة بين الصفوف والمهمة المطلوبة ومجموعة الملحقات.
معدات الجر

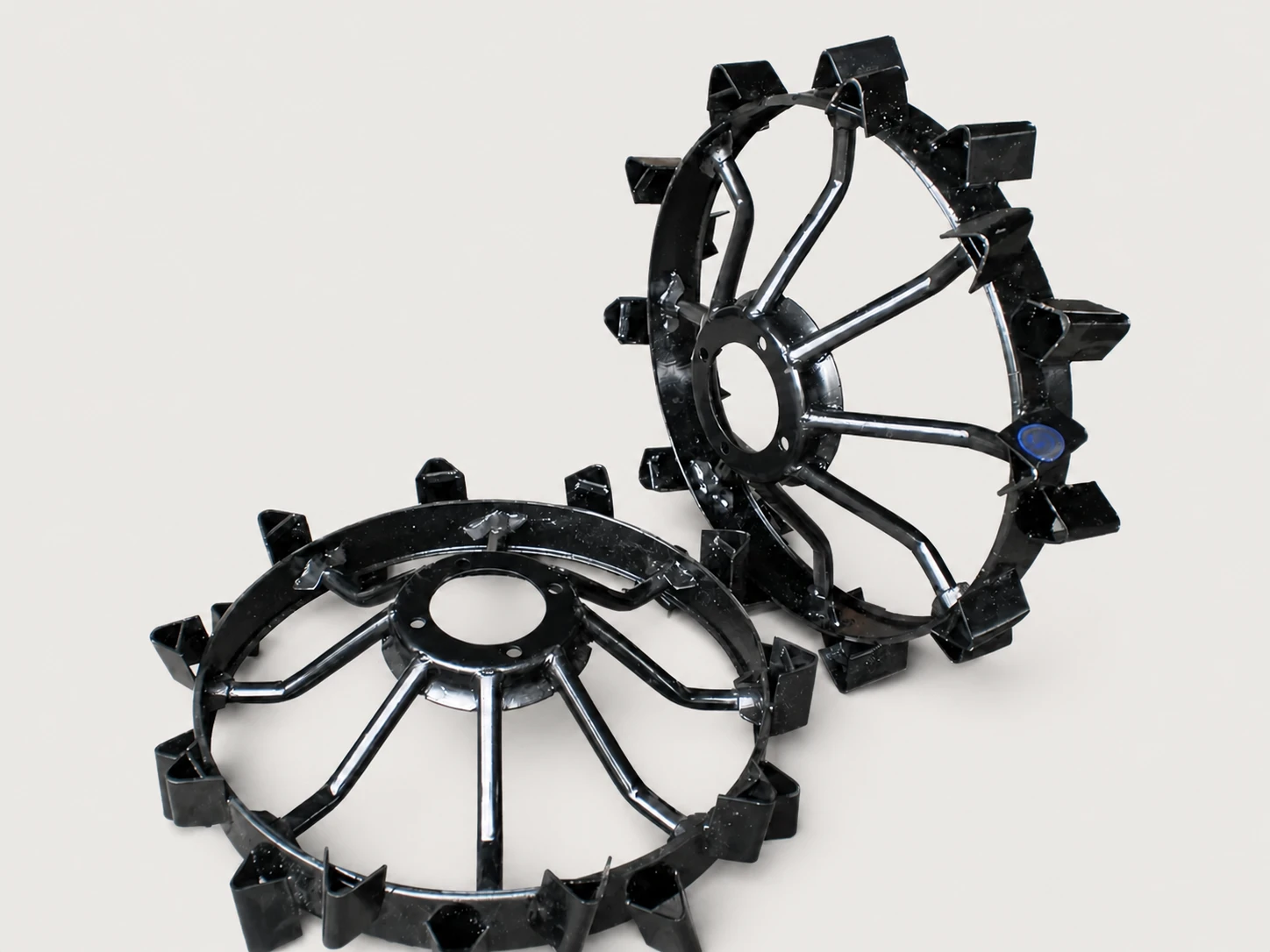

عجلات مانعة للانزلاق
تنتمي العجلة إلى مجموعة العجلات ويجب تحديدها مع شكل المداس والمحور وتفاصيل التوصيل.تأكد من التضاريس، وواجهة العجلة، وتكوين العجلات الموردة قبل الموافقة على الطلب.
إعداد العجلات الفولاذية

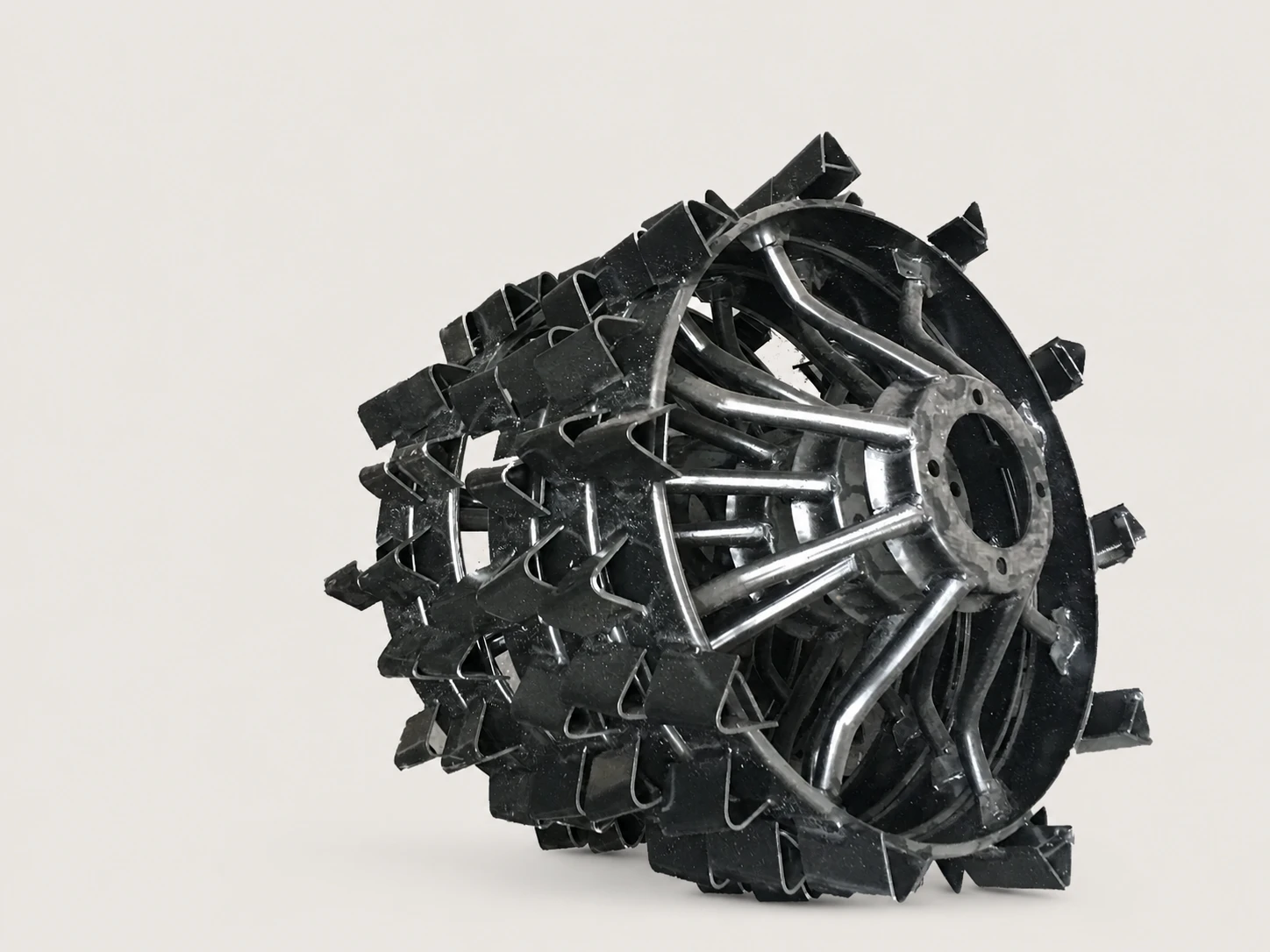

مجموعة العجلات الفولاذية
يُعد منظر المجموعة المرجع الأساسي لإعداد العجلات ودليلًا رئيسيًا لشكل المداس والمحور وتفاصيل التوصيل أثناء تحديد المواصفات أو الصيانة.طابق المجموعة مع إعداد المداس المختار وتكوين الآلة.
الحراثة الدوارة

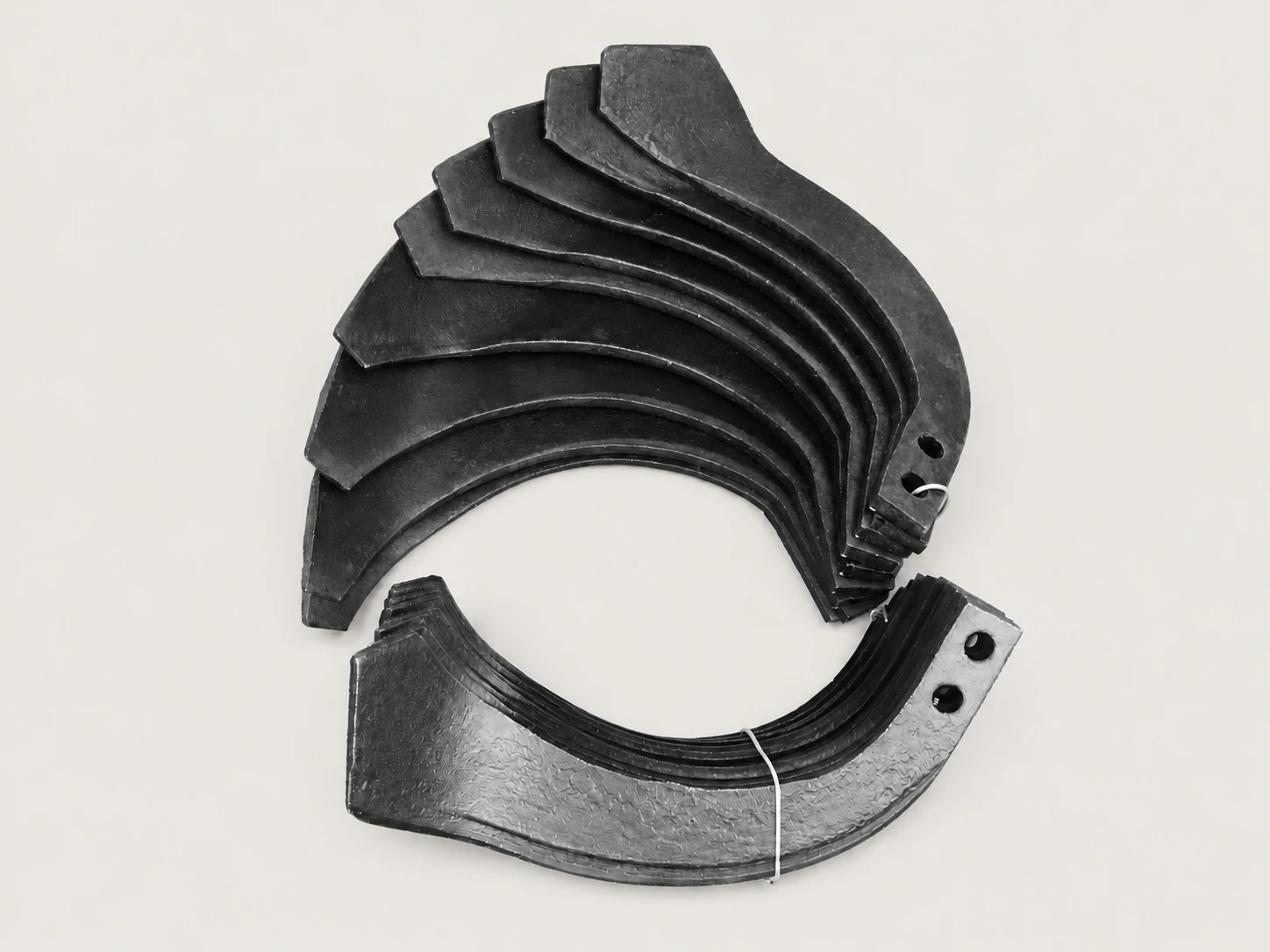

شفرة دوارة منحنية
تنتمي الشفرة المنحنية إلى نظام المحراث الدوار ويجب تحديدها مع ترتيب الشفرات والتركيب بالكامل.تأكد من نوع الشفرة والكمية وحزمة الدوران بدلًا من طلب شفرة عامة.
غطاء المحراث الدوّار

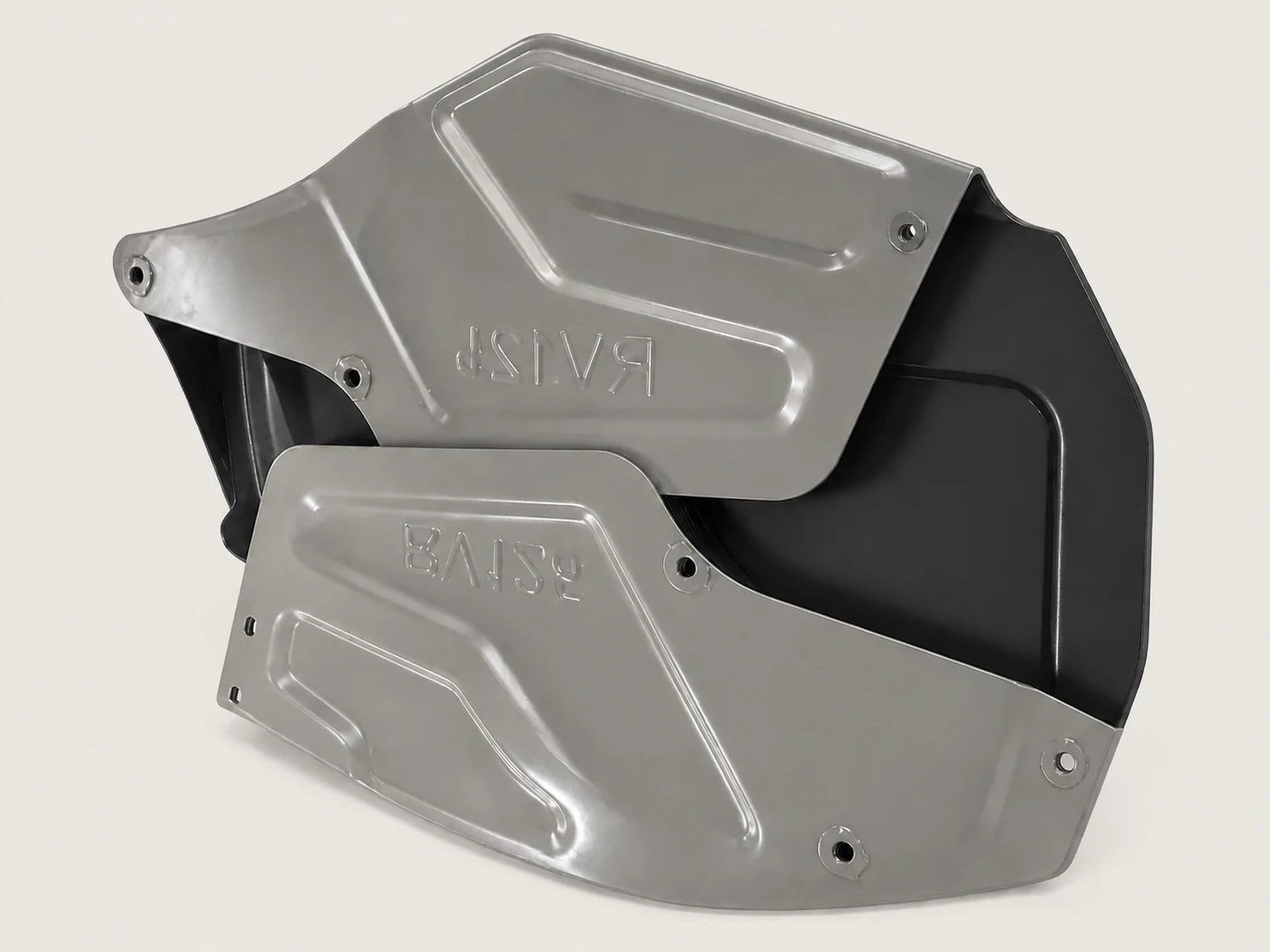

غطاء جانبي للمحراث الدوّار
الأغطية الجانبية المُشكّلة هي جزء من غطاء المحراث الدوّار الواقي المحيط بمجموعة العمل.تأكد من ترتيب الواقي مع تكوين الدوران المختار 480 أو 600 mm.
وصلة الملحقات

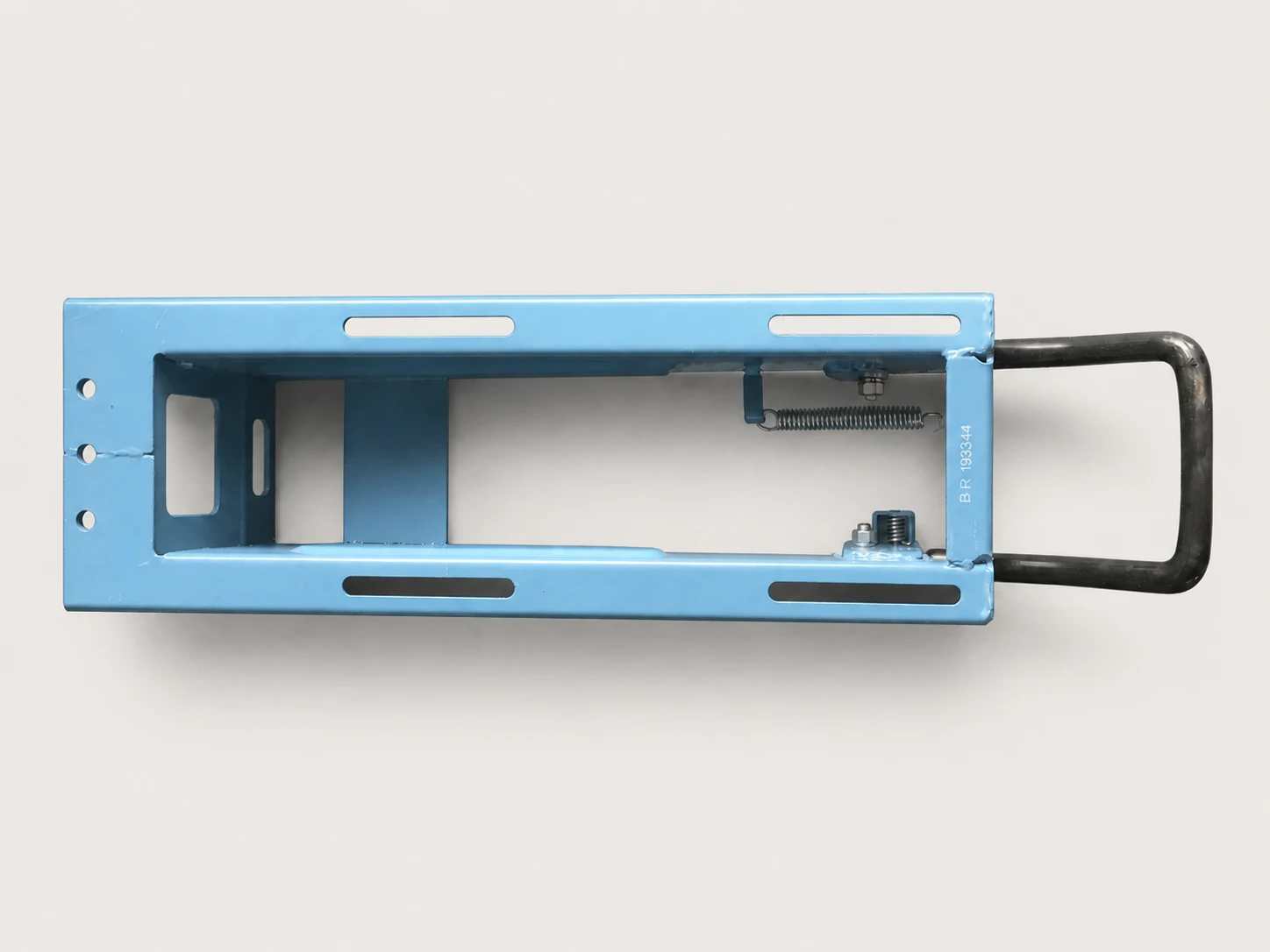

إطار وصلة جر الملحقات
إطار الربط هو الواجهة البينية الحاسمة للطلب بين جرار المشي والمحراث المختار أو المعدات الدوارة أو معدات النقل.حدد الملحق المقصود حتى يمكن فحص الواجهة البينية ومكونات التوصيل.
مجموعة نظام نقل الحركة

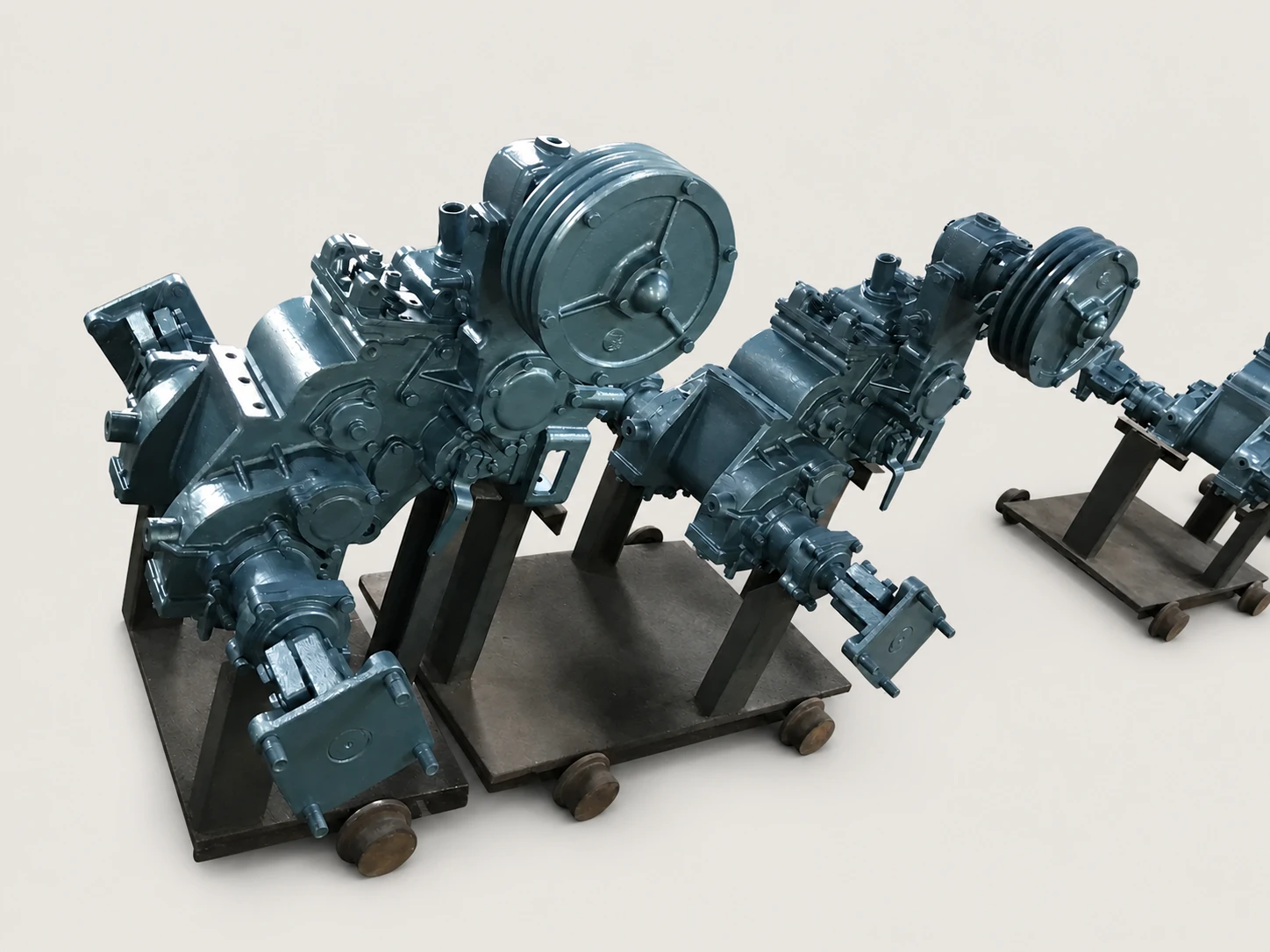

مجموعة علبة التروس
تُعد مجموعة علبة التروس المصنوعة من الحديد المركز الهيكلي لمجموعة نقل الحركة 6F / 2R الموثقة وفرقًا رئيسيًا عن منصة M80 الأخف وزنًا.يرجى استخدام صور للآلة بالكامل وموضع التركيب عند الاستفسار عن قطع غيار صندوق التروس أو نظام نقل الحركة.وسع المنصة فقط حيثما يتطلب العمل ذلك
حدد متطلبات الحرث والنقل قبل إضافة المعدات.
تشتمل سلسلة GN الموثقة على محراث ذي سكتين ووصلة مقطورة صغيرة. يجب التعامل مع كل منهما كبند تكوين خاص بمهمة محددة، مع تأكيد التوافق ومكونات التوصيل ونطاق التوريد في عرض الأسعار.
خيار زراعي
محراث ذو سكتين
أضف المحراث ذا السكتين عندما يكون فتح الأخاديد جزءًا من العمل المخطط للعميل بدلاً من اعتباره ملحقًا افتراضيًا.تأكد من مواصفات المحراث، وواجهة القطر، وأجهزة التوصيل في حزمة المعدات.خيار للنقل
مقطورة صغيرة
ناقش إضافة مقطورة صغيرة عندما يحتاج العميل إلى التنقل لمسافات قصيرة حول المزارع أو مواقع العمل بالإضافة إلى حراثة الحقول.تأكد من الاستخدام المقصود، ووصلة المقطورة، وأدوات التوصيل، ونطاق التوريد قبل تقديم عرض الأسعار.قارن على أساس مرجعي منشور للطراز GN12
افصل بين حقائق منصة GN12 والمراجع الخاصة بباقات الديزل.
راجع دليل هيكل ومحرك سلسلة GN الصادر من العميل جنبًا إلى جنب مع ملخص HTML أدناه. يوثق الملف الهيكل المشترك لسلسلة GN، ومراجع الطراز GN12 مع محركات RV125-2 أو RT125، ومرجع الطراز GN15 مع محرك ZT140؛ قم بتأكيد الاقتران النهائي والباقة الموردة في عرض الأسعار.
يغطي ملف PDF للمواصفات هيكل سلسلة GN ومراجع المحركات RV125-2 و RT125 و ZT140. قم بتأكيد الاقتران النهائي للطراز وتكوين المحرك ونطاق المعدات الموردة في عرض الأسعار.
- مراجع المحرك الخاصة بالطراز
- GN12: 12.5 hp كحد أقصى؛ GN15: 14 hp كحد أقصى
- RT125DI / RT125DIE
- 666 cc؛ 12.5 hp كحد أقصى / 11 hp مستمرة عند 2400 rpm
- ZT140DI / ZT140DIE — مرجع لـ GN15
- 709 cc؛ 14 hp كحد أقصى / 12.5 hp مستمرة عند 2400 rpm
- RV125-2 — مرجع لـ GN12
- 624 cc؛ 12.5 hp كحد أقصى / 10.5 hp مستمرة عند 2200 rpm
- خيارات البدء
- RV125-2: تدوير يدوي؛ RT125 / ZT140: بدء يدوي أو كهربائي
- ناقل الحركة
- 6 سرعات أمامية / 2 خلفية
- صندوق التروس
- صندوق تروس من الحديد
- المحراث الدوار
- 480 أو 600 mm؛ يسجل دليل العمل 600 mm مع 18 أو 24 شفرة
- إعدادات مداس العجلة
- 810 / 750 / 690 / 630 / 570 مم
- وزن هيكل المنصة
- GN12: 470 kg بدون المحرك
- الأبعاد الكلية
- 2950 × 980 × 1240 مم
- الخلوص الأرضي
- 210 mm كحد أدنى على منصة GN12
- المقعد
- تكوين المقعد القياسي
يربط دليل العمل بين RV125-2 و RT125 و GN12، وبين ZT140 و GN15. تأكد من المحرك المختار وطريقة البدء ومطابقة المنصة في عرض الأسعار.
هذا هو أساس محرك GN12 الموثق: ديزل رباعي الأشواط، أسطوانة واحدة، أفقي، يبرد بالماء.
يربط دليل عمل العميل مرجع المحرك هذا من فئة 14 hp بـ GN15. تأكد من طريقة البدء والإمداد الحالي في عرض الأسعار.
هذا مرجع لمحرك من فئة 12.5 hp؛ تأكد من مطابقة المنصة وطريقة البدء والإمداد الحالي في عرض الأسعار.
حدد متطلبات التدوير اليدوي أو البدء الكهربائي بوضوح؛ فنظام البدء النهائي يتبع حزمة المحرك المؤكدة.
استخدم نطاق 6F / 2R عند مقارنة مرونة التشغيل لأعمال الحرث والجر والنقل.
صندوق التروس الحديدي هو ميزة مميزة لمنصة GN12 وفرق هيكلي رئيسي عن طراز M80 ذي صندوق التروس المصنوع من الألومنيوم.
أكد العميل بشكل منفصل قياس 480 أو 600 mm لمجموعة المنتجات العامة. يوثق دليل العمل هذا تحديدًا الطرز الدوارة بقياس 600 mm مع 18 أو 24 شفرة؛ تأكد من حزمة المحراث والشفرات المذكورة في عرض الأسعار.
استخدم الإعدادات الخمسة لمقارنة التباعد بين الصفوف، والوصول إلى الحقل، ومتطلبات الثبات قبل اختيار إعداد العجلة.
هذا الرقم البالغ 470 kg يخص GN12 ولا يشمل المحرك؛ احسب الوزن النهائي للآلة ووزن الشحن فقط بعد التكوين.
استخدم أبعاد GN12 الموثقة عند التحقق من متطلبات الوصول والتخزين والتعبئة.
استخدم الخلوص الأدنى الموثق لـ GN12 عند مراجعة التضاريس وعوائق الحقل.
تم توثيق ترتيب مقعد للجلوس؛ يرجى التأكد مما إذا كان المقعد ومكونات الركوب مشمولة في نطاق عرض السعر.
حوّل قدرة سلسلة GN إلى نطاق توريد
اربط عبء العمل بالباقة الكاملة.
إن اسم طراز سلسلة GN وطلب القدرة الحصانية لا يحددان الآلة التي سيتم تسليمها. يجب مواءمة عبء العمل ومحرك الديزل وإعداد الجر والمعدات والنطاق التجاري قبل الموافقة.
- 01
حدد التضاريس وعبء العمل
شاركنا بمعلومات عن السوق المستهدف، ونوع العميل، وحجم الحقل، والتربة والتضاريس، وقيود الصفوف أو المداخل، وعبء العمل اليومي، وما إذا كانت الآلة مخصصة للزراعة أو الجر أو النقل أو مزيج من ذلك.
- 02
أكد المحرك وطريقة بدء التشغيل
اذكر القدرة المطلوبة، وحزمة المحرك الحالية المفضلة، ومتطلبات بدء التشغيل اليدوي (بذراع تدوير) أو الكهربائي، وأي اعتبارات خدمة محلية تؤثر على الاختيار.
- 03
حدد العجلات والملحقات ونطاق التسليم
تأكيد نوع العجلة وإعداد المداس، والمحراث الدوّار، والمحراث، ووصلة المقطورة، والمقعد، وقطع غيار الخدمة الأولية، وكمية الطلب، والوجهة، ومتطلبات التعبئة.
هل أنت مستعد لتحديد نطاق باقة سلسلة GN؟
صف دورة العمل والاحتياج من المعدات.
للحصول على عرض مفيد لسلسلة GN، يرجى تضمين وجهة الشحن، ونوع العميل، وظروف الحقل والتضاريس، والوظائف المطلوبة، ومحرك الديزل المفضل وطريقة التشغيل، وإعداد العجلات، والاحتياجات من المعدات، والمقعد، وقطع الغيار للخدمة الأولية، والكمية، ومتطلبات التعبئة.
يتم تأكيد محرك الديزل النهائي، وطريقة التشغيل، والعجلات، والملحقات، والمقعد، وقطع الغيار للخدمة الأولية، ونطاق التعبئة في عرض أسعار سلسلة GN.
