Kullanım Kolaylığının Sınırları Belirlediği Güzergahlar ve Parseller için Kompakt Çapa Makinesi Platformu
MUBOTA M80
Dar Alanlara Erişim için MUBOTA M80 Çapa Makinesi.
MUBOTA M80 çapa makinesi, distribütörlere güzergahın, dönüş mesafesinin ve iş genişliğinin en az işin kendisi kadar önemli olduğu parseller için bir başlangıç noktası sunar. Motorsuz 179 kg'lık şasisi, 7–10 HP uyumlu güç aralığı, 6F / 2R şanzımanı ve 480 veya 600 mm'lik çapalama konfigürasyonları bu görüşme için belgelenmiş bir temel sağlar.
- Yapılandırılacak güç aralığı
- 7–10 HP
- Motorsuz şasi ağırlığı
- 179 kg
- Hareket hızı seçimi
- 6F / 2R
- İş genişliği seçeneği
- 480 / 600 mm
M80 Avantajları
Hassas Dişli Sistemi, Hafif Kullanım ve Daha Düşük Sahip Olma Maliyeti.
M80, yüksek hassasiyetli dişlileri motorsuz 179 kg'lık bir şasiyle birleştirir. Sonuç, daha kolay kullanım ve çalışma ömrü boyunca daha düşük bir Toplam Sahip Olma Maliyeti (TCO) için tasarlanmış dayanıklı, esnek bir platformdur.
Daha uzun ömür için yüksek hassasiyetli dişliler
Yüksek hassasiyetli dişli imalatı, makine doğru şekilde çalıştırıldığında ve bakımı yapıldığında istikrarlı güç aktarımını, daha uzun hizmet ömrünü ve daha az önlenebilir aktarma organı müdahalesini destekler.
Hafif ve kullanımı kolay
Motor hariç 179 kg ağırlığındaki M80 şasi, esnek kullanım, tekrarlı dönüşler ve daha küçük arazilerde ve kısıtlı erişim yollarında daha kolay kullanım için tasarlanmıştır.
Daha düşük yakıt ve sahiplik yükü
Daha hafif platform, motorun hareket ettirmesi gereken kütleyi azaltarak daha düşük yakıt tüketimini ve Toplam Sahiplik Maliyetini destekleyebilir. Gerçek sonuçlar motora, toprağa, ekipmana, yüke, bakıma ve çalıştırma uygulamasına bağlıdır.
Belirtmeden Önce İnceleyin
Beş M80 Açısını Tek Bir İnceleme Panosunda Gözden Geçirin.
Birleşik pano, beş mekanik görünümün tamamını bir arada tutarken, aşağıdaki inceleme dizini satın alma ve servis ekiplerinin her açıdan doğrulaması gerekenleri korur.

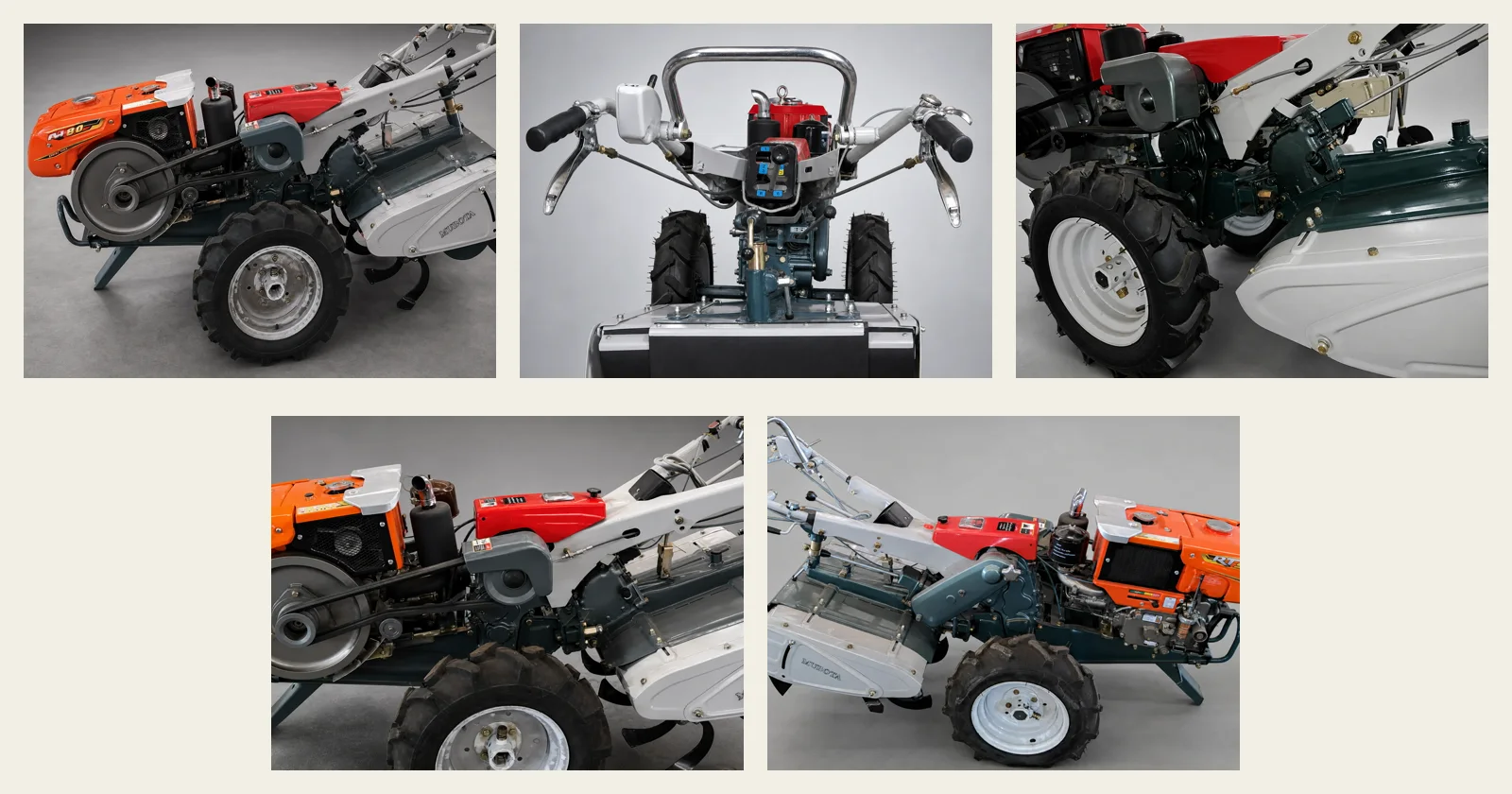

Birleşik mekanik görünüm
Beş açılı M80 inceleme panosu
Komple yan profili, ön kontrol alanını, rotavatör tarafı tahrikini, kayışlı tahrik ilişkisini ve karşı taraf şasisini tek bir yerde karşılaştırmak için panoyu soldan sağa okuyun.- 01
Komple makine görünümü
Yandan profil
Motor, şasi, tekerlekler ve rotavatör kapağının tek bir çalışma paketi olarak nasıl düzenlendiğini incelemek için yandan profili kullanın. - 02
Kontrol ve muhafaza görünümü
Önden görünüm
Operatör erişimi ve elleçleme gereksinimlerinize göre gidon düzenini, motor konumunu ve ön koruyucu yapıyı kontrol edin. - 03
Rotavatör tahrik görünümü
Rotavatör tarafından görünüm
Seçilen çalışma genişliği düzenlemesini onaylamadan önce aktarma organlarını, koruyucu kapağı ve rotavatör tarafındaki yapıyı inceleyin. - 04
Motor ve şanzıman
Kayış tahrikli yandan görünüm
Bu açı, konfigürasyon incelemesi ve daha sonraki parça tanımlaması için motor-kayış tahrik ilişkisini görünür kılar. - 05
Şasi ve rotavatör haznesi
Karşı yandan görünüm
Ana ürün görünümünde gösterilmeyen taraftan tekerleği, tutamak çerçevesini ve rotavatör haznesini doğrulamak için karşı profili kullanın.

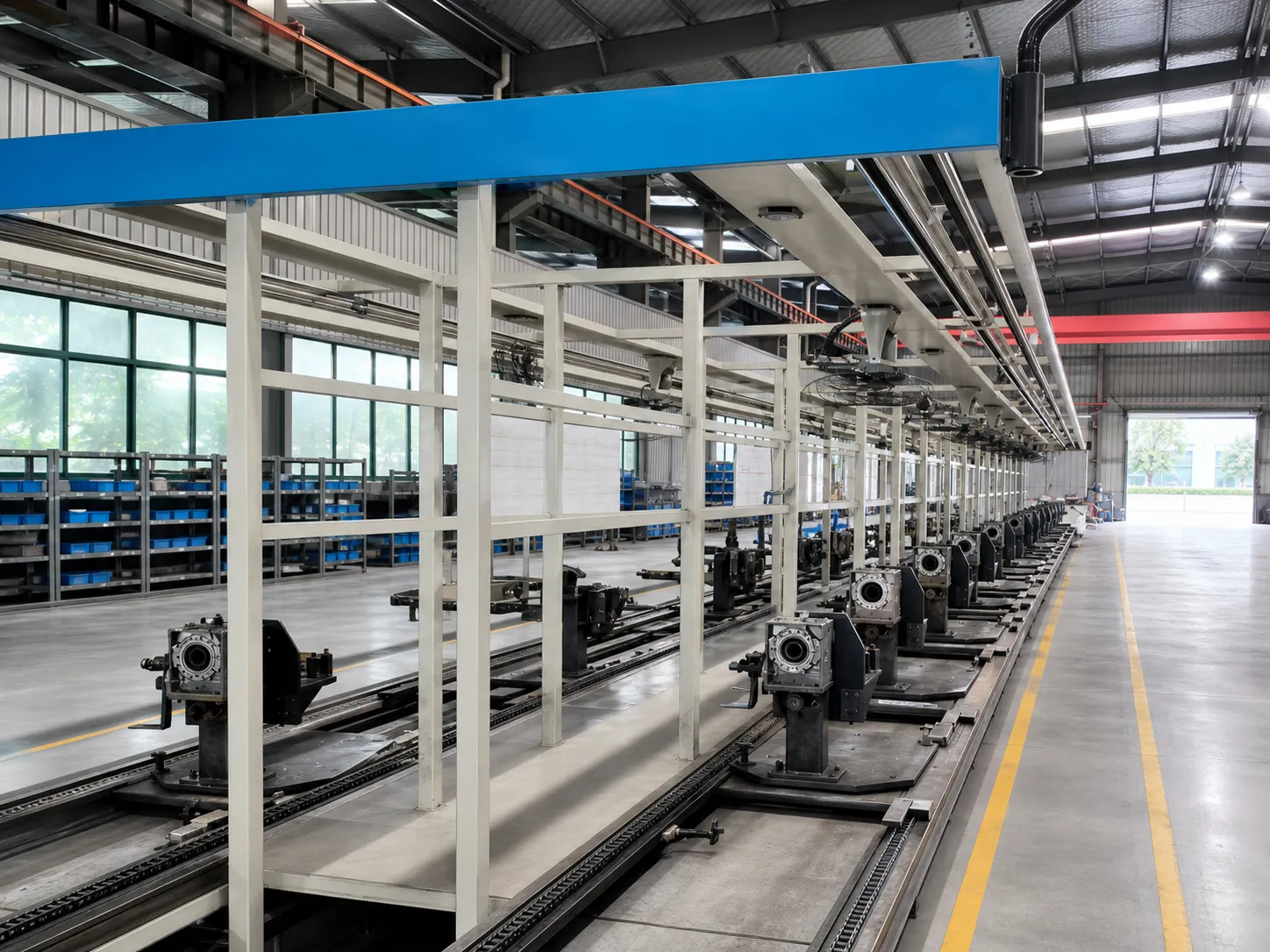

M80 montaj bağlamı
M80'in Arkasındaki Atölye Bağlamını İnceleyin.
Atölye kaydı, tekrarlanan şanzıman ve şasi iş istasyonları etrafında düzenlenmiş uzun bir üretim hattını göstermektedir. Bu, tedarik ekiplerine bir üretim kapasitesi, otomasyon veya çıktı iddiası sunmadan incelemeleri için görünür bir montaj bağlamı sağlar.
Ortamı temizlenmiş ve yeniden ışıklandırılmış M80 atölye fotoğrafı; üretim hattı yapısı ve ekipman düzeni korunmuştur.
Saha Çalışması Görüntüleri
M80'in Sulu Çeltik Koşullarında Çalışmasını İzleyin.
Müşteri tarafından sağlanan bu saha klibi, M80'in sulu çeltik toprağında çalıştığını göstermektedir. Çalışma bağlamını anlamak için kullanın; nihai motoru, çalışma genişliğini, tekerlekleri ve ekipman kapsamını teklifte teyit edin.
M80 Çeltik Tarlası Tanıtımı
Islak çeltik ortamında kesintisiz rotavatörle toprak işleme operasyonunu izleyin.
Saha görüntüleri yalnızca bağlam amaçlıdır; teklif öncesinde tedarik edilen konfigürasyonu ve ekipman paketini teyit edin.K75 ile Değiştirilebilir Mekanik Parçalar
K75 ile %100 Değiştirilebilir Montaj Grupları ve Yedek Parçalar.
M80 Değiştirilebilirliği, burada gösterilen temel montaj gruplarını ve servis parçalarını kapsar. Her parça değişim siparişi için, parçayı monte edildiği konuma, varsa parça numarasına ve net bir fotoğrafa göre eşleştirin; K75 üçüncü taraf bir ürün referansıdır ve herhangi bir bağlılık ima edilmemektedir.
Mekanik kontroller
Aktarma organları ve kontrol detayı
Bir konfigürasyonu tanımlarken veya bir arıza bildirirken debriyaj, fren, kayış tahriki ve rotavatör tarafı kontrollerinin yerini bulmak için bu görünümü kullanın.
Temel M80 grubu
Alüminyum şanzıman grubu
Alüminyum alaşımlı şanzıman, gücü motor kayışlarından dişliler aracılığıyla bıçak tarafındaki zincir tahrikine aktaran, M80'in belirleyici bir özelliğidir.
Döner ekipman tahriki
Rotavatör şanzımanı
Döner şanzıman, şaft hattı ve montaj braketleri, seçilen iş genişliğiyle eşleştirilmesi gereken ayrı bir çapalama grubu oluşturur.
6 ileri / 2 geri
8 vitesli seçici
Seçici, M80 şanzımanı tarafından kullanılan altı ileri ve iki geri hareket pozisyonunu gösterir ve net bir servis tanımlama referansı sağlar.

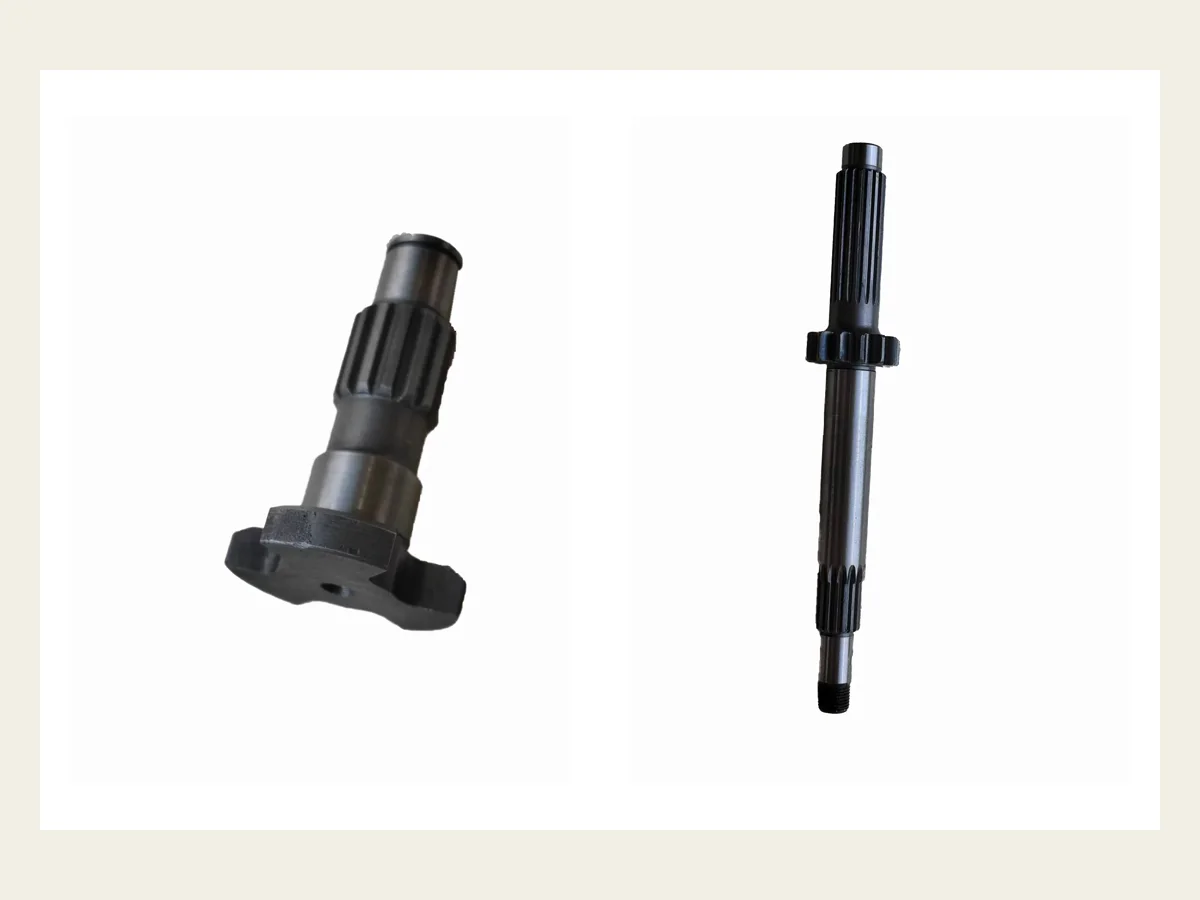

Temel M80 servis parçaları
M80 şaft takımı
Değişimi onaylamadan önce şaft uzunluğunu, kademeli profili, freze geometrisini ve takılı olduğu konumu karşılaştırın; eşleştirilmiş görünüm, belgelenmiş her iki M80 şaft tipini de görünür tutar.

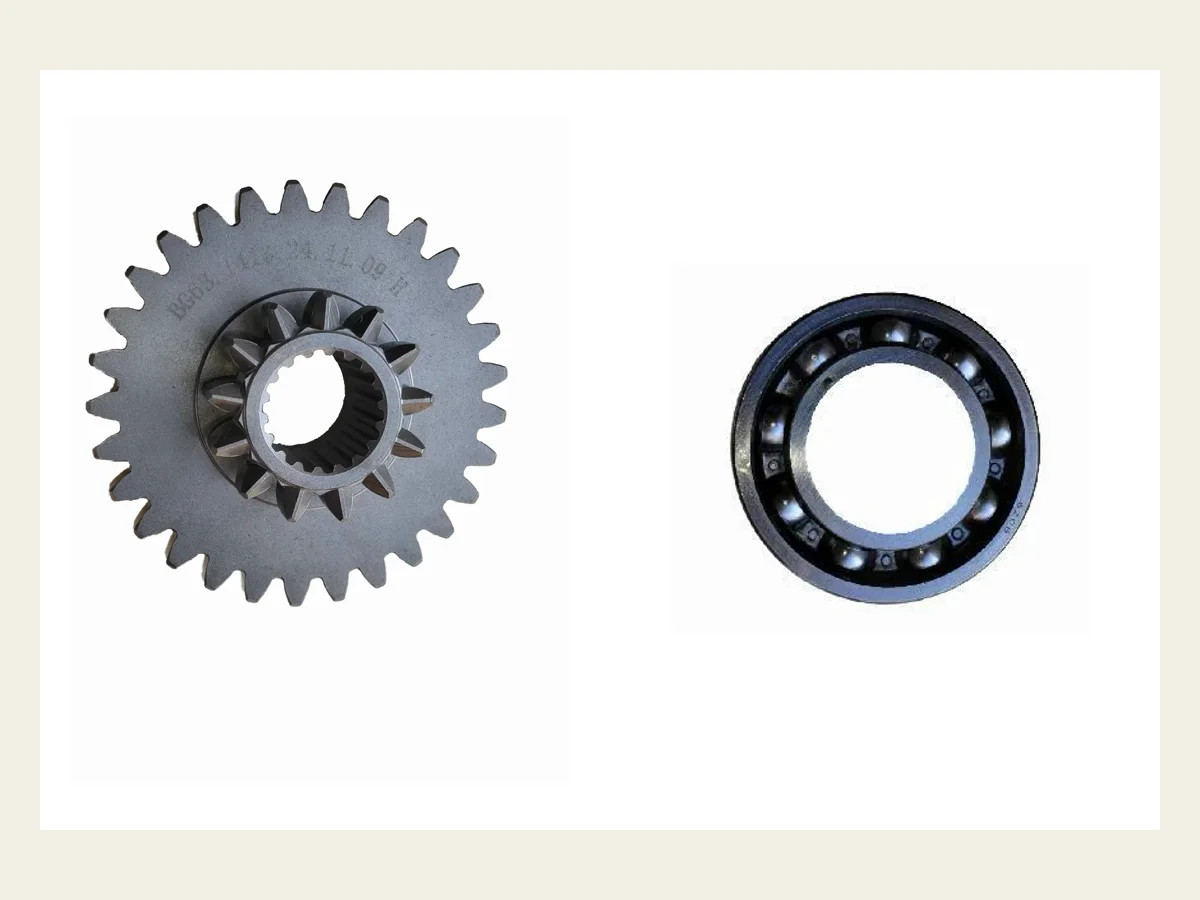

Temel M80 servis parçaları
Eşleştirilmiş dişli ve rulman takımı
Şanzıman dişlileri ve rulmanları, genel bir parça adı yerine işaretleri, boyutları ve takılı oldukları konum kullanılarak eşleştirilmiş bir servis talebi olarak tanımlanmalıdır.Çalışma ve Servis Paketini Oluşturun
Makineyle Eşleşen Çalışma Ekipmanlarını Seçin.
Çalışma ekipmanları, standart makine tedariki yerine isteğe bağlı, ayrı olarak tekliflendirilen seçimlerdir. Gerekli ekipmanı amaçlanan işe göre eşleştirin, ardından montaj donanımını ve tam kapsamını teklifte teyit edin.
Opsiyonel toprak işleme ekipmanı
Rotavatör
Tarla genişliğine, toprağa ve gerekli kaplama alanına göre 480 mm / 14 bıçaklı veya 600 mm / 16 bıçaklı rotavatör düzenini seçin.Bu, isteğe bağlı, ayrıca tekliflendirilen bir ekipmandır; makine paketindeki çalışma genişliğini ve bıçak düzenini teyit edin.
Opsiyonel pulluk ekipmanı
Tekli pulluk
Tekli pulluğu yalnızca, karık açma işlemi son müşterinin planladığı işlerin bir parçasıysa ekleyin.Bu, isteğe bağlı, ayrıca tekliflendirilen bir ekipmandır; sipariş onayından önce pulluğu ve bağlantı donanımını teyit edin.

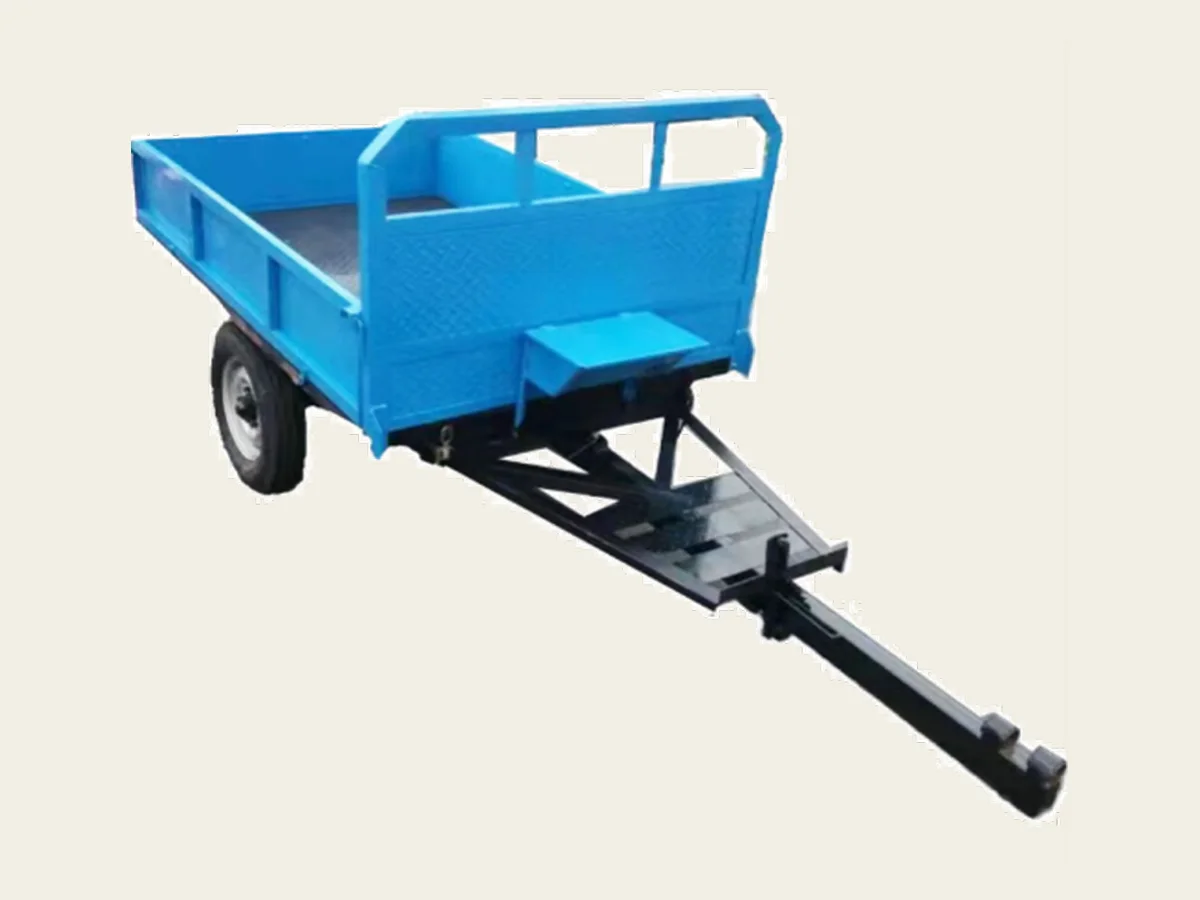

Opsiyonel taşıma bağlantısı
Küçük römork bağlantısı
Kısa mesafeli taşıma, alıcının planladığı tarım işlerinin bir parçası olduğunda mavi tek dingilli römorku ekleyin.Bu, isteğe bağlı, ayrıca tekliflendirilen bir taşıma paketidir; teklifte römork kasasını, dingili, çeki kancasını, pimi, bağlantı donanımını, hedeflenen yükü ve yerel taşıma gerekliliklerini teyit edin.Teyit Edilmiş Bir Temelde Karşılaştırın
Sabit M80 Şasi Bilgilerini Motor Konfigürasyon Seçeneklerinden Ayırın.
Aşağıdaki HTML özetiyle birlikte müşteri tarafından yayınlanan M80 şasi ve RT90DI motor çalışma kitabını inceleyin. İndirilebilir kaynak, referans konfigürasyonu kaydeder; nihai motoru, çalıştırma yöntemini, ekipman paketini ve ticari şartları teklifte teyit edin.
Teknik özellikler PDF'i, M80 şasi ve RT90DI motor referans konfigürasyonunu özetler. Nihai motoru, çalıştırma yöntemini, çalışma genişliğini ve ekipman paketini teklifte teyit edin.
- Model
- MUBOTA M80
- Uyumlu motor aralığı
- 7–10 HP
- RT90DI motor referansı
- 487 cc; 2400 rpm'de 9 hp maksimum / 8 hp sürekli
- Şanzıman
- 6 ileri / 2 geri
- Dişli Kutusu
- Alüminyum alaşım
- Çapalama genişliği
- 480 mm / 14 bıçak standart; 600 mm / 16 bıçak maksimum
- Çapalama hızları
- 4 ayar
- Motorsuz ağırlık
- 179 kg
- Genel ölçüler
- 2050 × 710 × 1235 mm
- Lastikler
- 5–12
- Tekerlek iz genişliği
- 390–780 mm (15-3/8–30-3/4 in.)
- Fren
- İçten genleşmeli tip
- Debriyaj sistemi
- Kuru tip çok diskli ana / tırnaklı tip dönüş debriyajı
- Güç aktarımı
- 2 V-kayışı → dişli → zincir
Sorgularda, tekliflerde ve servis parçası taleplerinde şasi referansı olarak MUBOTA M80 kullanın.
7–10 HP'yi, tedarik edilen tek bir sabit motor gücü olarak değil, uyumlu şasi aralığı olarak kabul edin.
Müşteri tarafından verilen çalışma kitabı, bu referans için marşlı veya ipli çalıştırmayı kaydeder. Nihai motoru ve çalıştırma yöntemini teklifte teyit edin.
Çalışma hızı esnekliğini başka bir platformla karşılaştırırken 6F / 2R sürüş aralığını kullanın.
Alüminyum alaşımlı dişli kutusu, daha ağır olan demir dişli kutulu GN12 platformundan ayıran belirleyici bir özelliktir.
Tekliften önce 480 veya 600 mm'yi teyit edin; çalışma genişliği rotavatör düzenini ve bıçak sayısını değiştirir.
Dört ayar belgelenmiştir; ikisi yardımcı dişlinin değiştirilmesini gerektirir ve işletme ekibine açıklanmalıdır.
Bu, şasinin motorsuz ağırlığıdır; makinenin nihai ağırlığını yalnızca motor ve ekipman seçiminden sonra karşılaştırın.
Tarla erişimini, depolama ve paketleme gereksinimlerini kontrol ederken makinenin komple ölçülerini kullanın.
Çalışma konfigürasyonunun bir parçası olarak lastik ve araziye özel tekerlek gereksinimlerini teyit edin.
Sıra aralığı, erişim genişliği ve stabilite gereksinimlerini kontrol ederken ayarlanabilir iz genişliği aralığını kullanın.
Mekanik içten genleşmeli fren yapısı.
Şaside kuru tip çok diskli bir ana debriyaj ve tırnaklı tip dönüş debriyajı kullanılır.
Motordan ana şafta: 2 V-kayışı; ana şafttan tekerlek aksına: dişli; şanzımandan bıçak aksına: zincir.
Daha Sonraki Servisleri Takip Etmeyi Kolaylaştırın
Parçayı Adlandırmadan Önce Sistemi Belirleyin.
Kullanışlı bir servis talebi, olası bir parça adından daha fazlasını tanımlar. Eşleştirme görüşmesinin kanıtlara dayanarak başlaması için M80 taleplerini makine sistemine, monte edildiği konuma ve görünür ayrıntılara göre düzenleyin.
Debriyaj ve şanzıman
Debriyaj balataları, debriyaj kasnağı, dişliler, rulmanlar, yağ keçeleri, seçici parçaları ve tahrik milleriDebriyaj veya şanzıman taleplerinizde, uyumlu bir parça istemeden önce makine konfigürasyonunu, montaj konumunu ve görünür profili belirleyin.
Rotavatör tahriği
Freze mili, zincir kutusu, tahrik zinciri, zincir dişlileri, bıçaklar, bıçak cıvataları ve keçelerMakinenin 480 veya 600 mm'lik rotavatör düzenini kullanıp kullanmadığını belirtin, ardından gerekli parçayı zincir, zincir dişlisi, mil veya bıçak sistemi içinde belirleyin.
Kumandalar ve halatlar
Vites seçici, gaz halatı, ana/yan halatlar, kollar, destekler ve gidon bağlantı parçalarıServis ekibinin kumanda yolunu ve bağlantı türünü ayırt edebilmesi için ilgili seçicinin, kolun veya halatın her iki ucunu da gösterin.
Tekerlek ve çeki donanımı
Şanzıman aksı, aks pimleri, poryalar, tekerlek donanımı, çeki pimi, burç ve eşleşen donanımlarAks, porya veya çeki donanımını tanımlarken tekerlek iz genişliği ayarını, montaj tarafını ve bağlı ekipmanı kaydedin.
M80 Uygunluğunu Tedarik Edilen Bir Makineye Dönüştürün
Paketi Güzergaha ve Göreve Göre Oluşturun.
M80 adı tek başına teslim edilen makineyi tanımlamaz. Saha özetini, motor kurulumunu, çalışma ekipmanını ve teslimat kapsamını birleştirmek için bu üç kararı kullanın.
- 01
Tarlayı ve operatörü tanımlayın
Hedef pazarı, müşteri tipini, arazi büyüklüğünü, erişim genişliğini, arazi veya toprak koşullarını ve makinenin yapması gereken işleri paylaşın.
- 02
Motoru ve çapalama kurulumunu seçin
Gereken güç aralığını, mevcut motor modelini ve marş yöntemini teyit edin, ardından 480 mm / 14 bıçaklı veya 600 mm / 16 bıçaklı döner düzenlemeyi seçin.
- 03
Ekipmanları, ilk servis parçalarını ve paketlemeyi teyit edin
Ticari teklifte yer alması gereken onaylanmış ekipmanları, ilk servis parçalarını, sipariş miktarını, varış yerini ve paketleme gereksinimlerini listeleyin.
Bir M80 Paketinin Kapsamını Belirlemeye Hazır mısınız?
Önce Erişim ve İş Detaylarını Gönderin.
Kullanışlı bir M80 teklifi için varış yeri, müşteri türü, arazi ve erişim koşulları, birincil işler, tercih edilen motor ve çalıştırma yöntemi, çapalama genişliği, gerekli ekipmanlar, ilk servis parçaları, miktar ve paketleme ihtiyaçlarını ekleyin.
Nihai motor modeli, çalıştırma yöntemi, ekipman uyumluluğu, dahil edilen servis parçaları ve paketleme kapsamı, seçilen pazar ve sipariş için teklifte teyit edilir.
